シングルドライブ方式バイポーラプリメインアンプ

    サンケンの温度補償回路内蔵ダーリントントランジスタを使ったアンプを試みる。


f:id:hohon77:20160527203328j:image

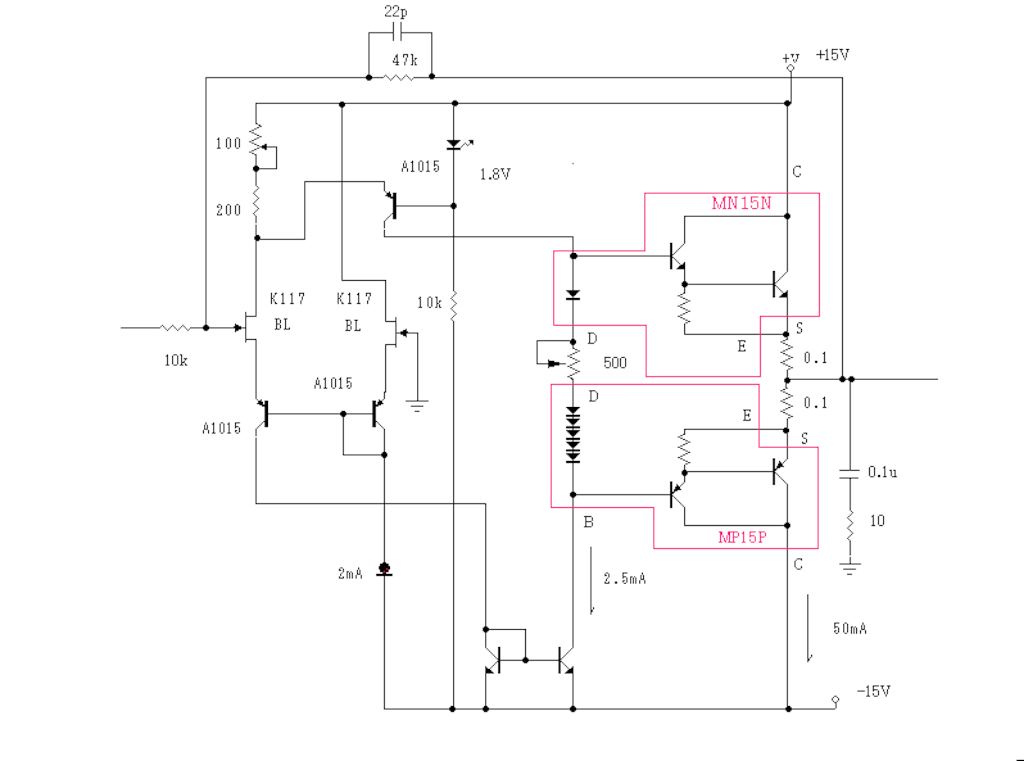

   回路はこうなるしかない。
f:id:hohon77:20160527203343g:image

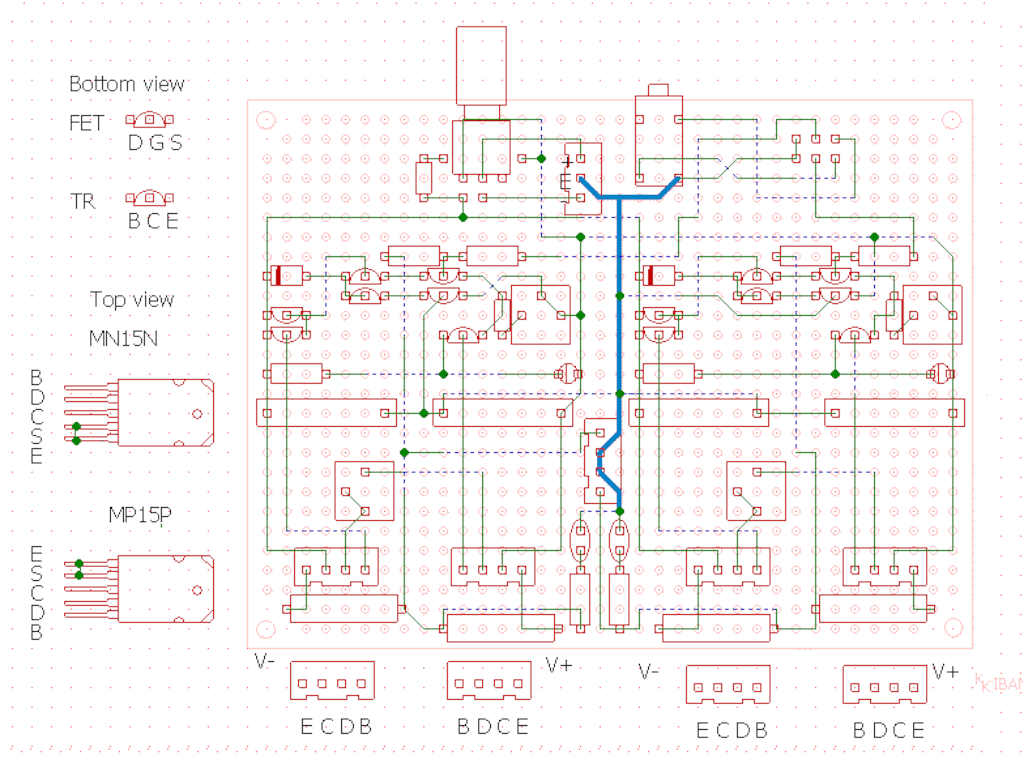

  レイアウトは余裕がある。
f:id:hohon77:20160527203434g:image
  トラブルも無く組み上がった。

f:id:hohon77:20160527203608j:image

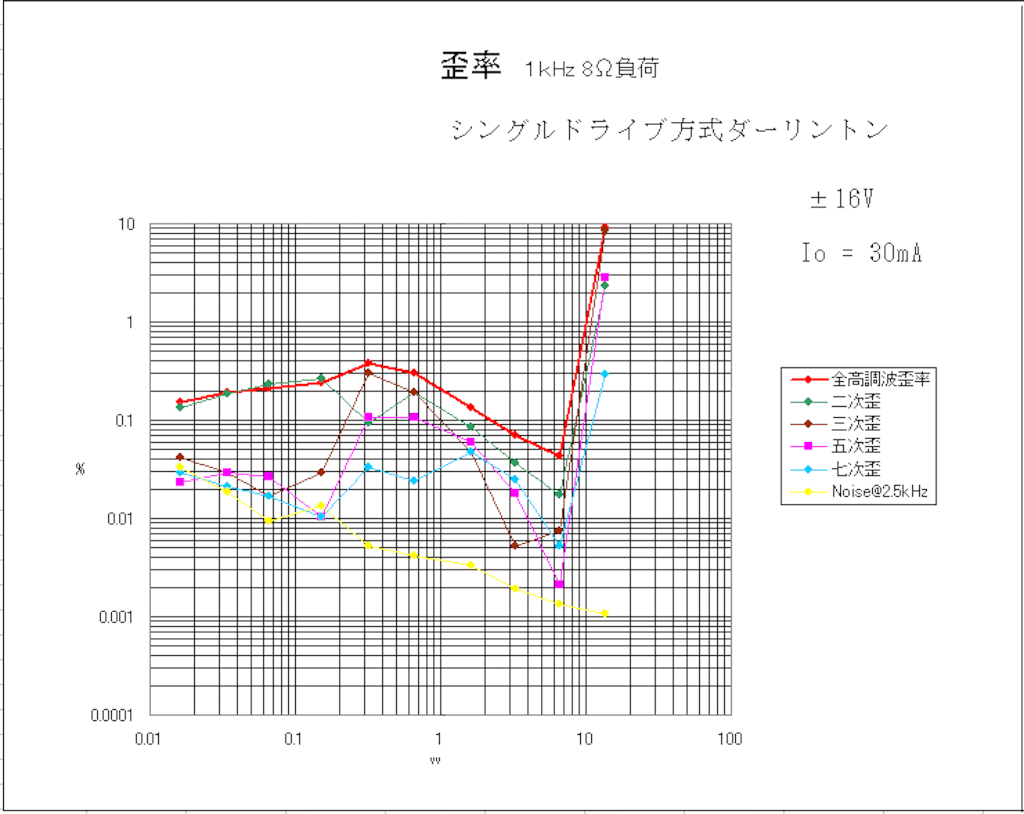

    シングルドライブ方式の良さが出ている。前作のシングルドライブ方式Sic Mosアンプと同じ様な音だ。これには驚いた。

f:id:hohon77:20160802195119g:image
