部品の紹介

    イコライザーアンプの構成パーツを紹介するので参考にしてください。

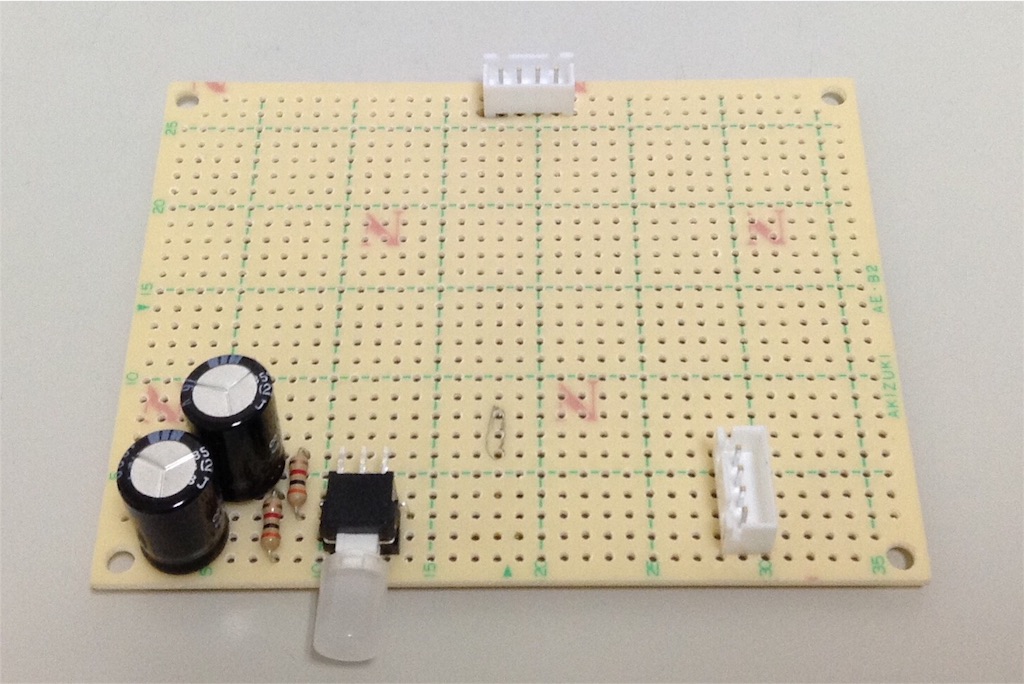

 ユニバーサル基板 Bタイプ(95x72mm)に載っているのは、

f:id:hohon77:20170510112256j:image
マルツオンラインの

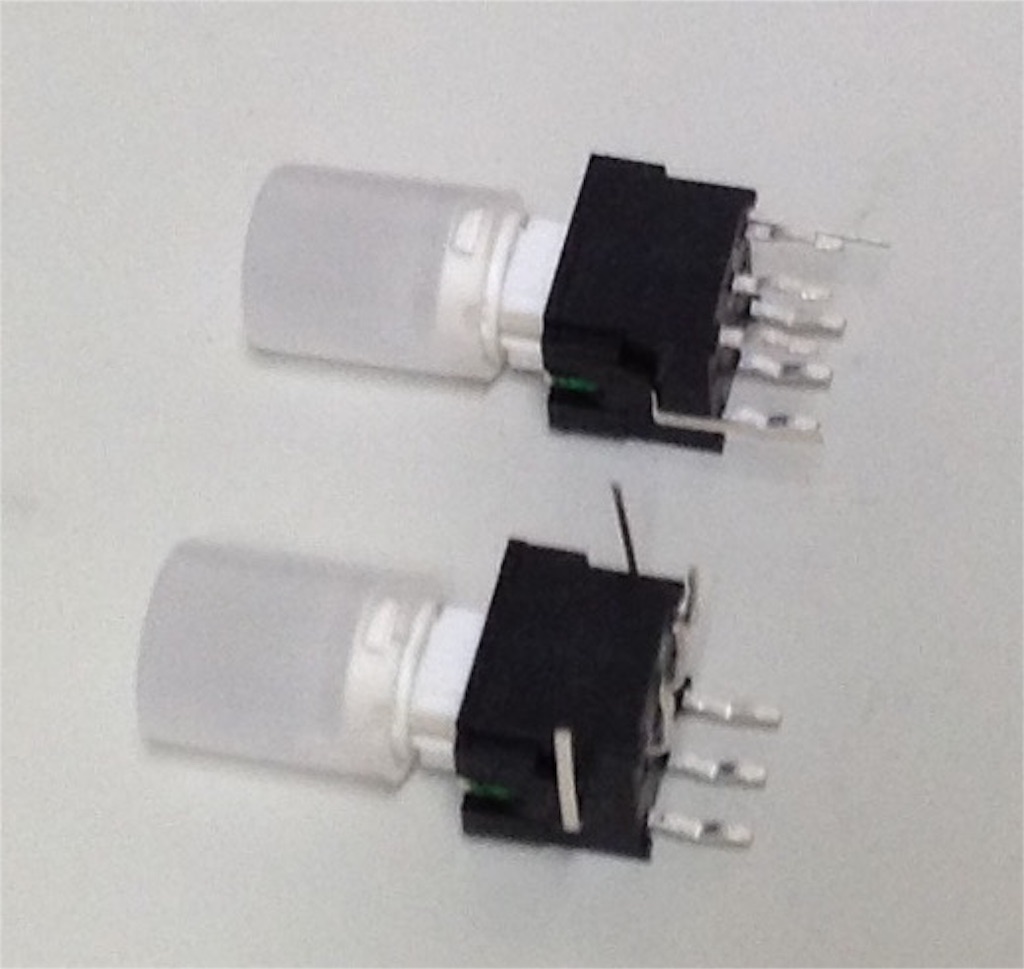

照光スイッチ オルタネイト 青

f:id:hohon77:20170510112318j:image

  このようにリードを曲げて底面を瞬間接着剤で基板に接着する。

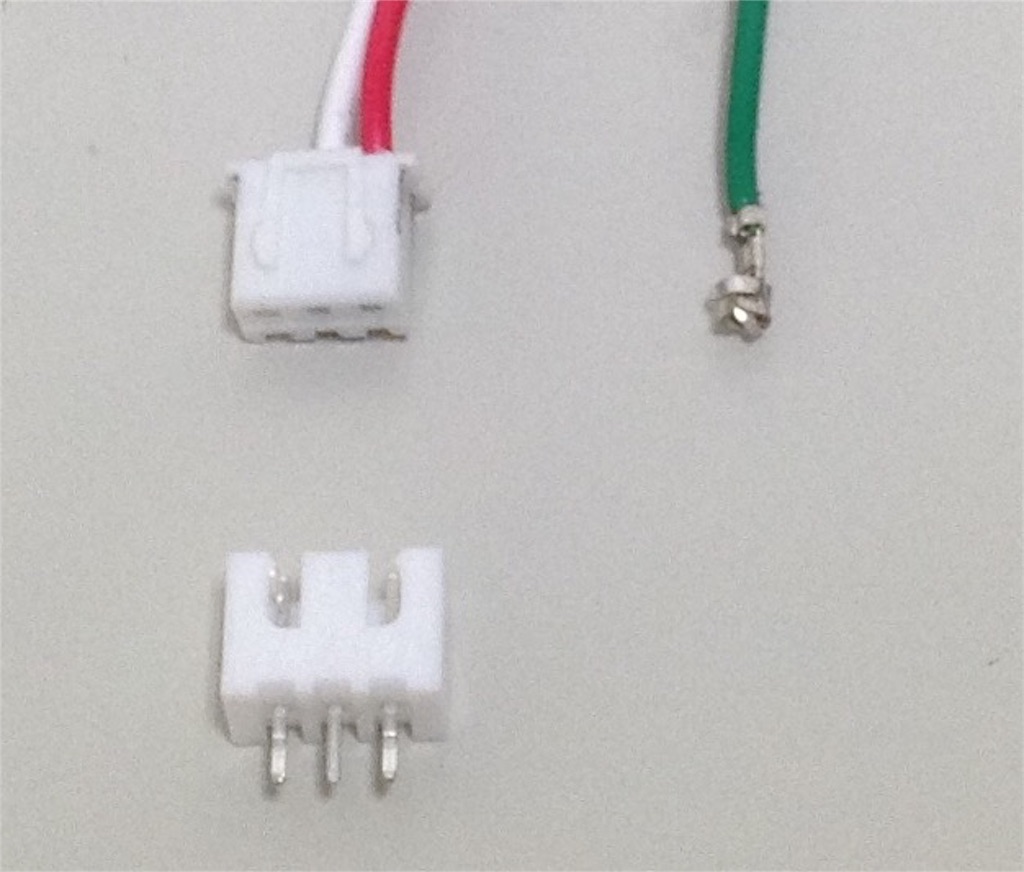

 配線には2.54mmピッチのコネクターを採用した。

f:id:hohon77:20170510112702j:image
XHコネクタ コンタクト
XHコネクタ ハウジング(4極)
XHコネクタ ベース付ポスト(トップ型) 4極

 の他に

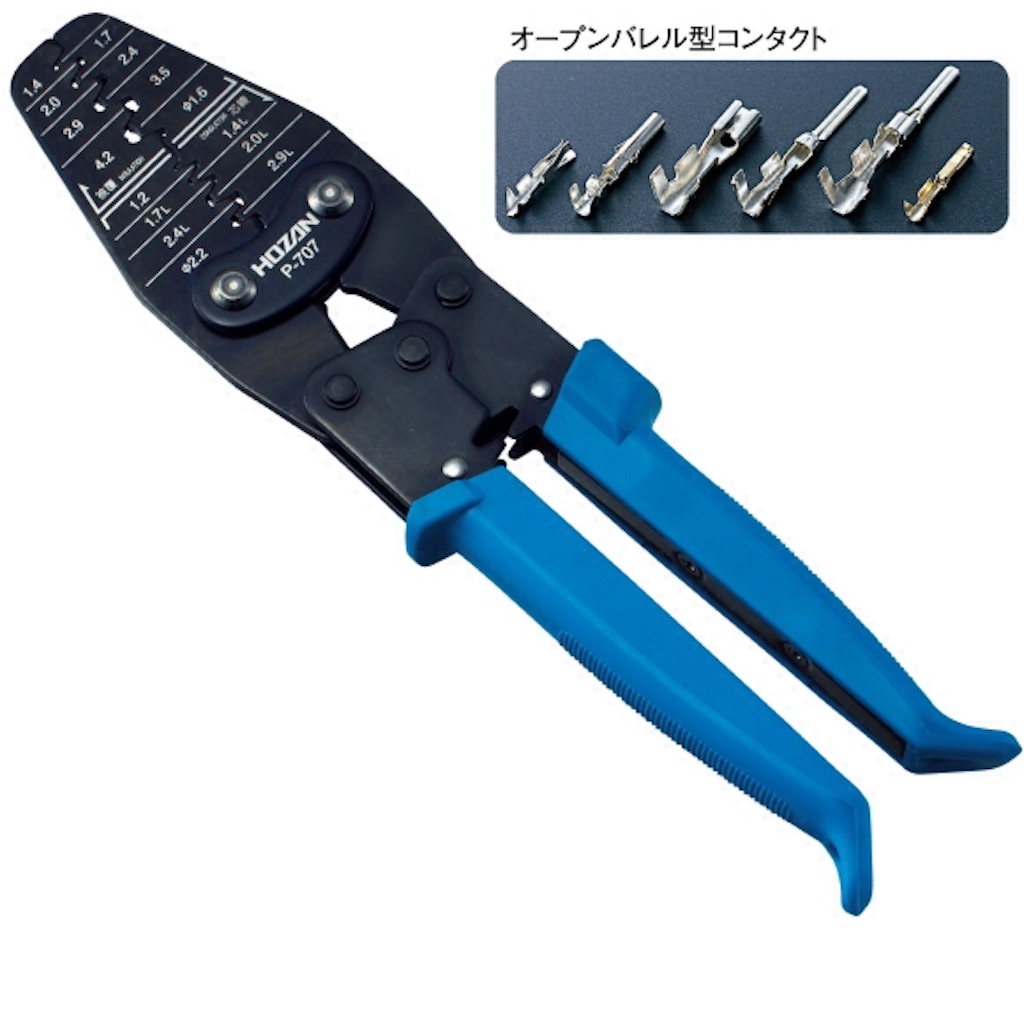

圧着工具[オープンバレル型コンタクト用]【P-707】

f:id:hohon77:20170510112859j:image

  も必要となる。

  ケースは

【HEN110312B】HEN型放熱ケース

  を用いる。

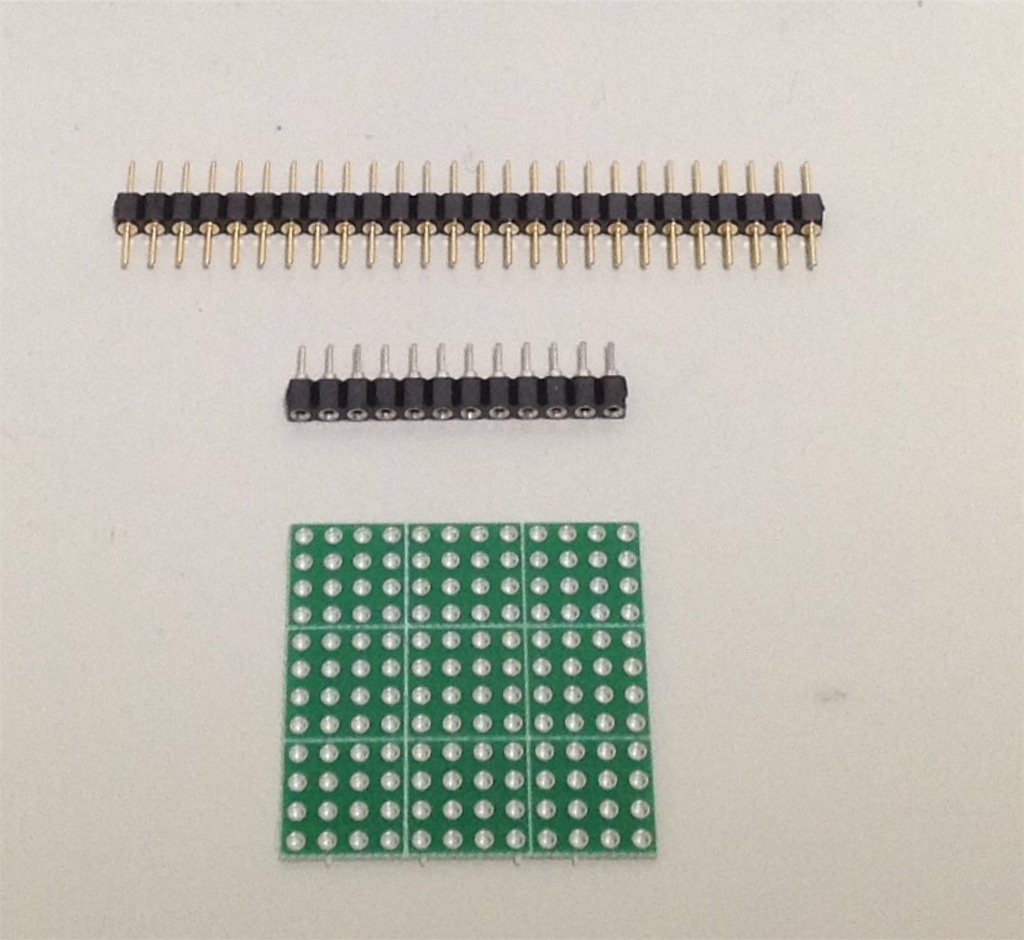

  モジュールの製作は秋月電子通商

丸ピンIC連結ソケット(両端オスピン・1列40P)

丸ピンICソケット(シングル40P)
16ホールユニバーサル基板(2.54mm)

  を用いる。

f:id:hohon77:20170510112854j:image
