Nutube 使用イコライザー (3)

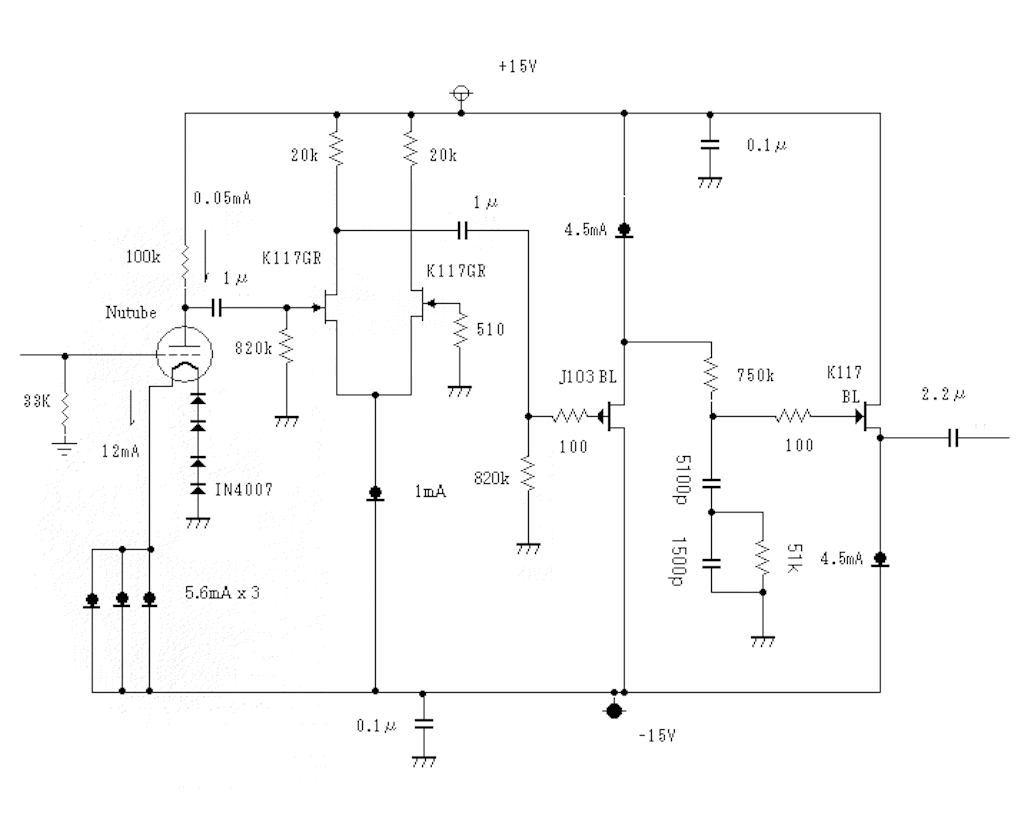

   古典的な回路になってしまった。

f:id:hohon77:20170714034738j:image



f:id:hohon77:20170714034755g:image

   アンプ部のゲインは43dBとなりまあまあの出来である。

f:id:hohon77:20170714034807g:image

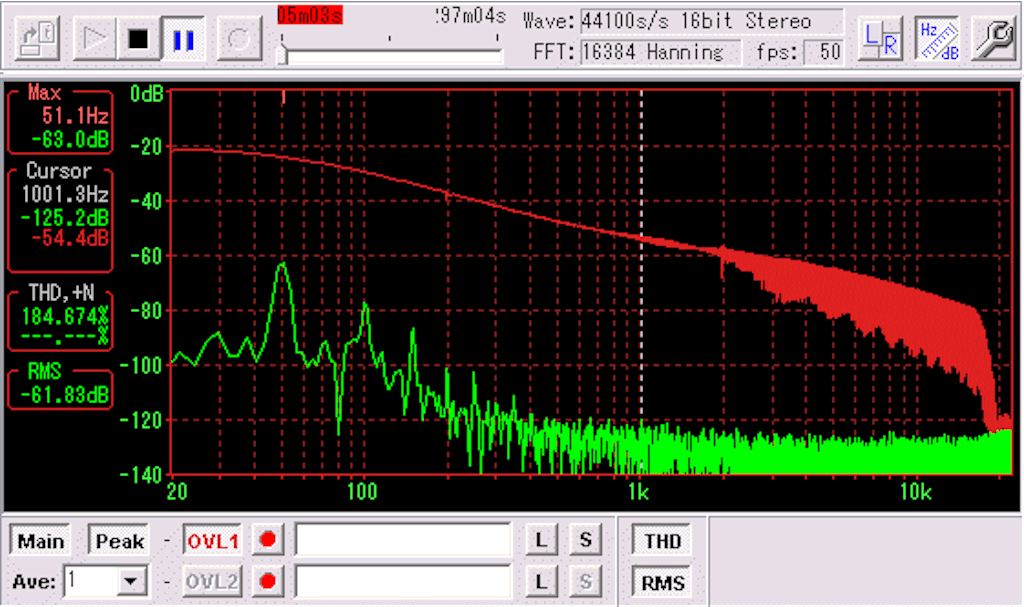

  動作は安定している。



f:id:hohon77:20170714034839g:image



f:id:hohon77:20170714034853g:image
