6C33CーB アンプ計画 （28）

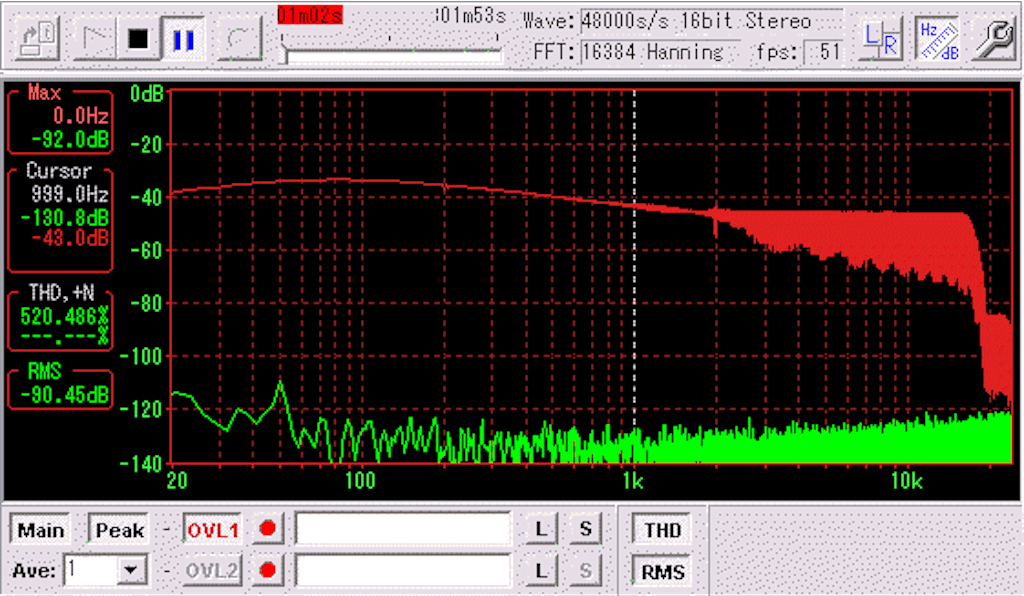

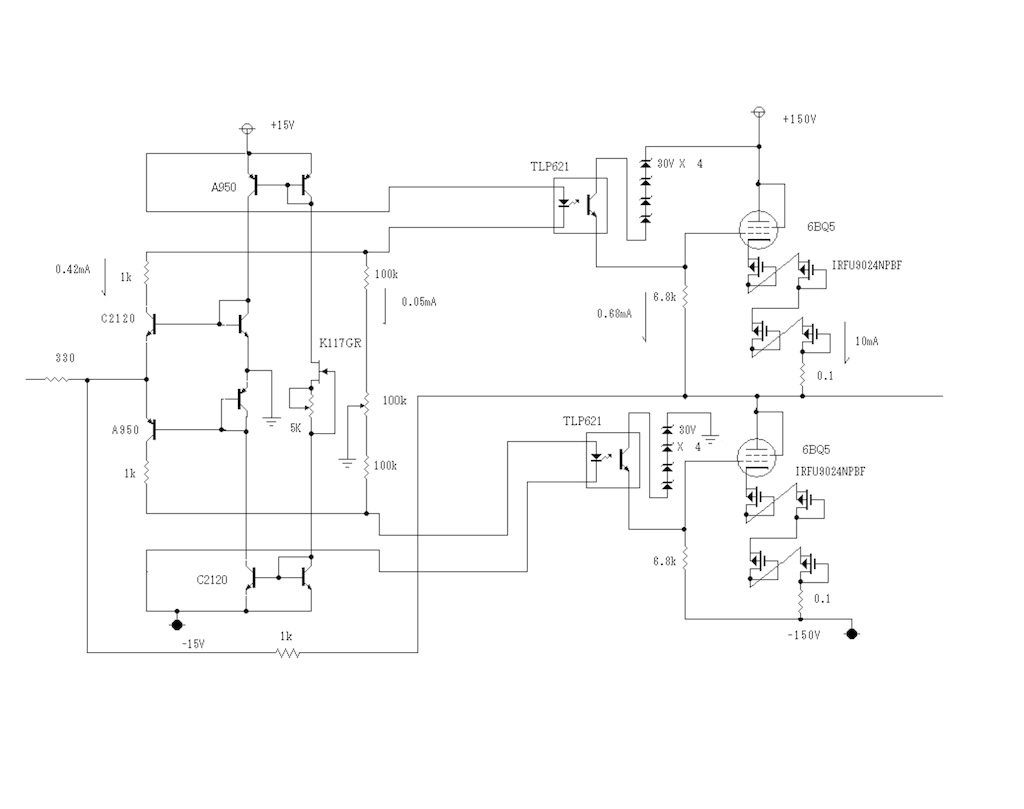

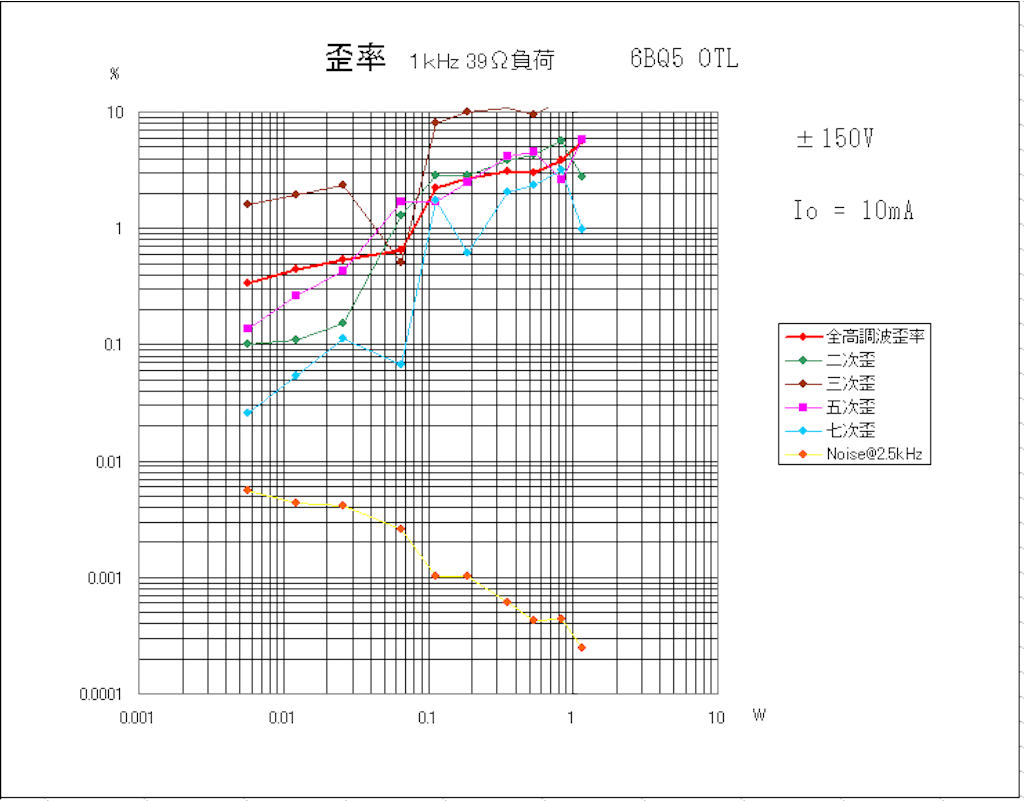

   昨日の特性は無帰還でのものだった。だがハイ落ちの原因はフォトカプラーにあるのでTLP621に換装した。



  ハイ落ちは改善された。

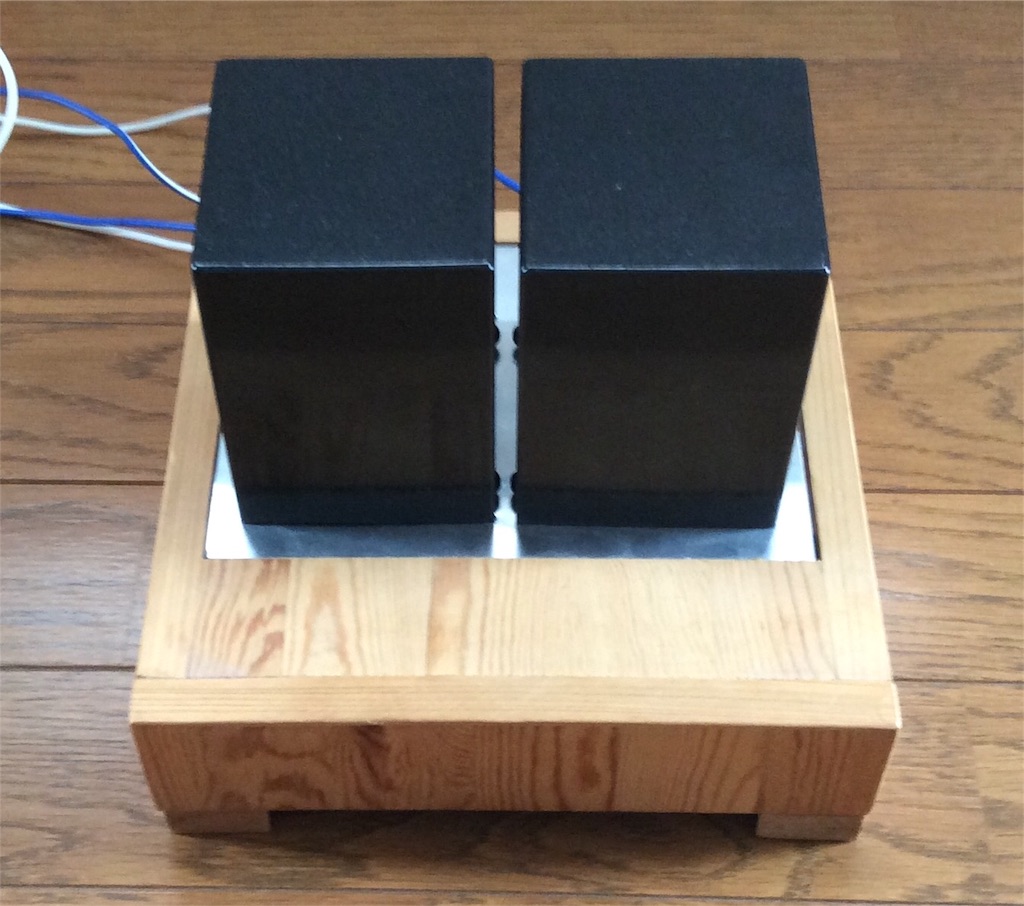

  続いてソフトンのマッチングトランスMTー128を接続する。雨森氏謹製のトランスで当時の価格は9800円だった。128Ω→8Ωの変換になる。オートトランス方式を採用している。

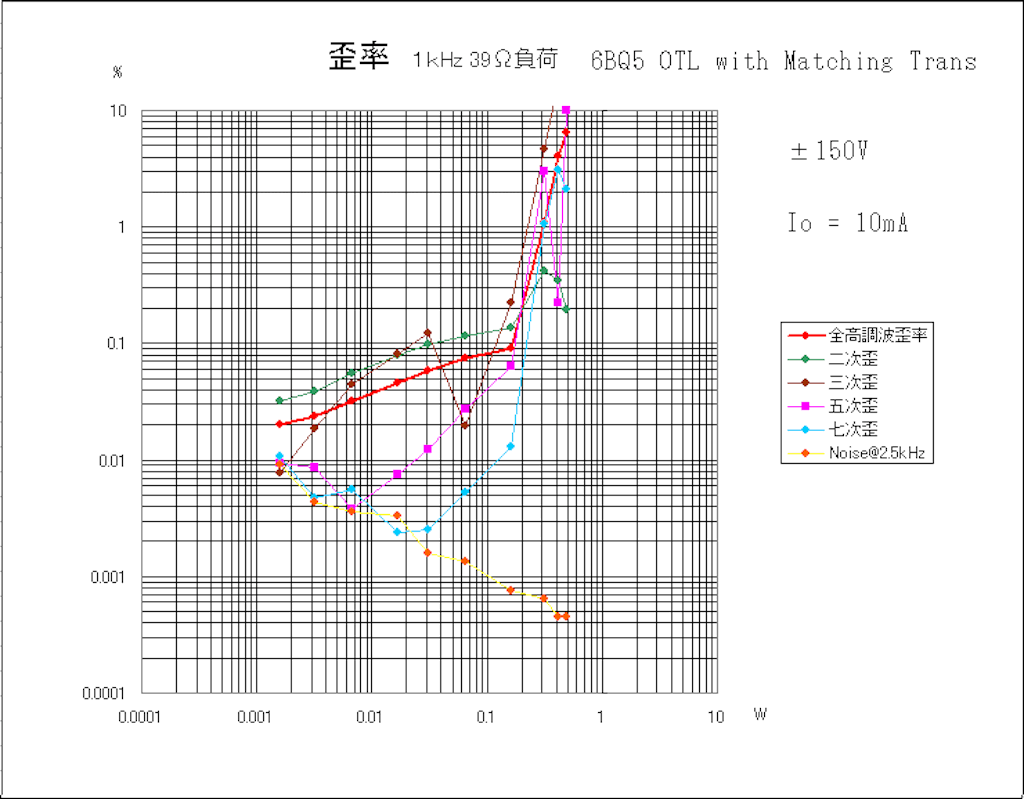

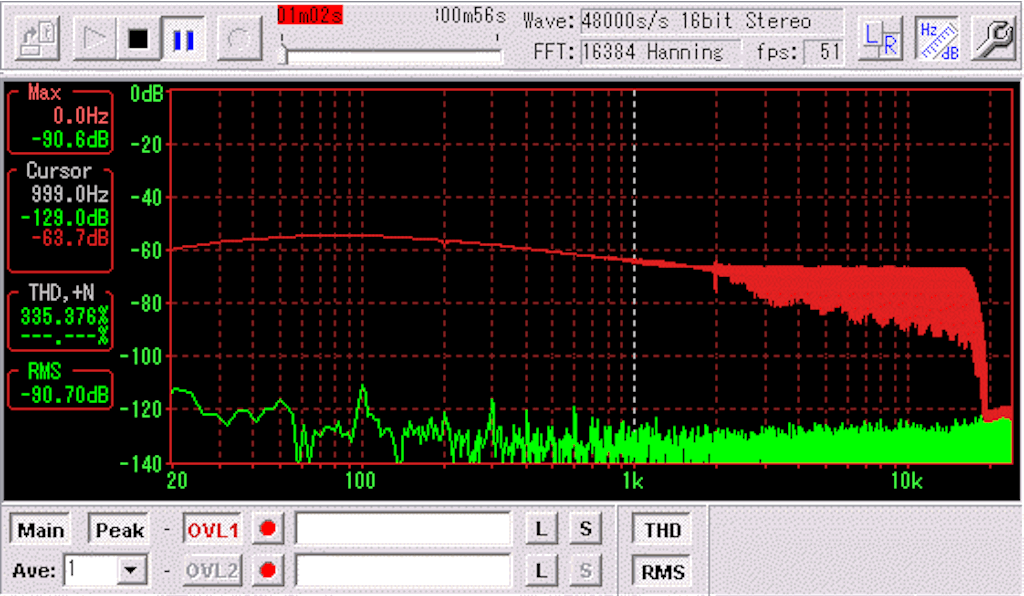

    半導体アンプ並みの特性となった。
