6C33CーB アンプ計画 (7)

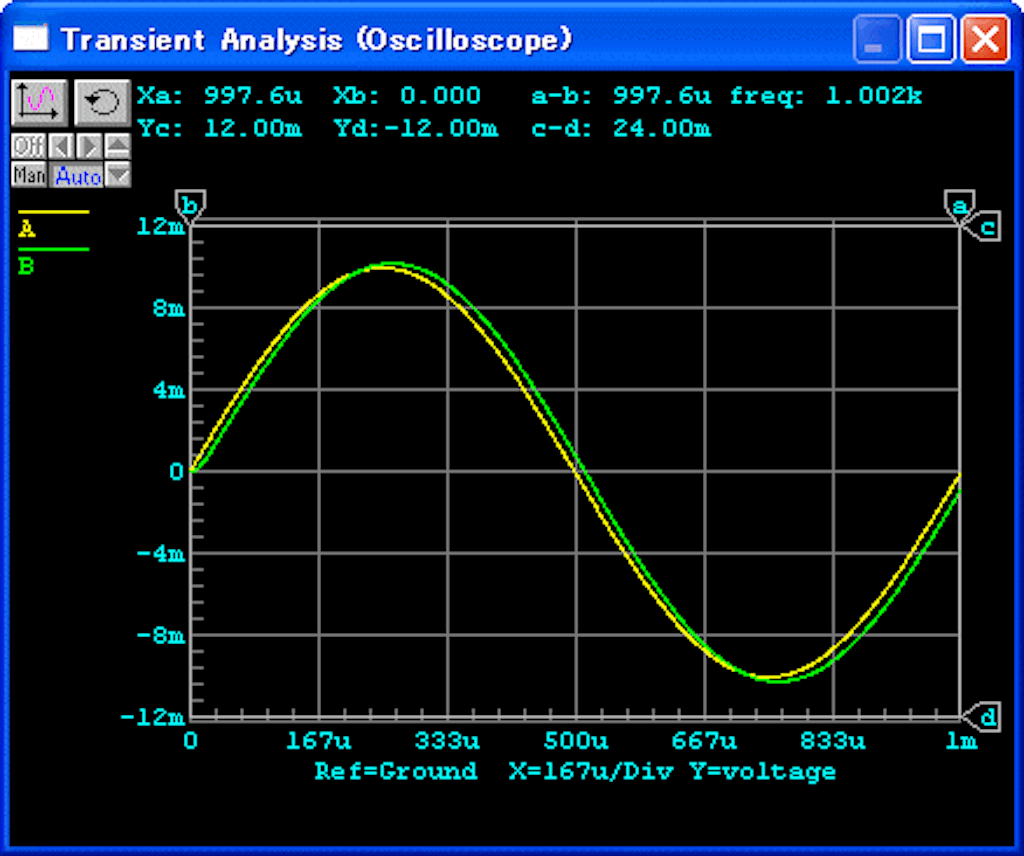

   ボルテージミラー回路を考案した。



f:id:hohon77:20170825214242g:image



f:id:hohon77:20170825214251g:image

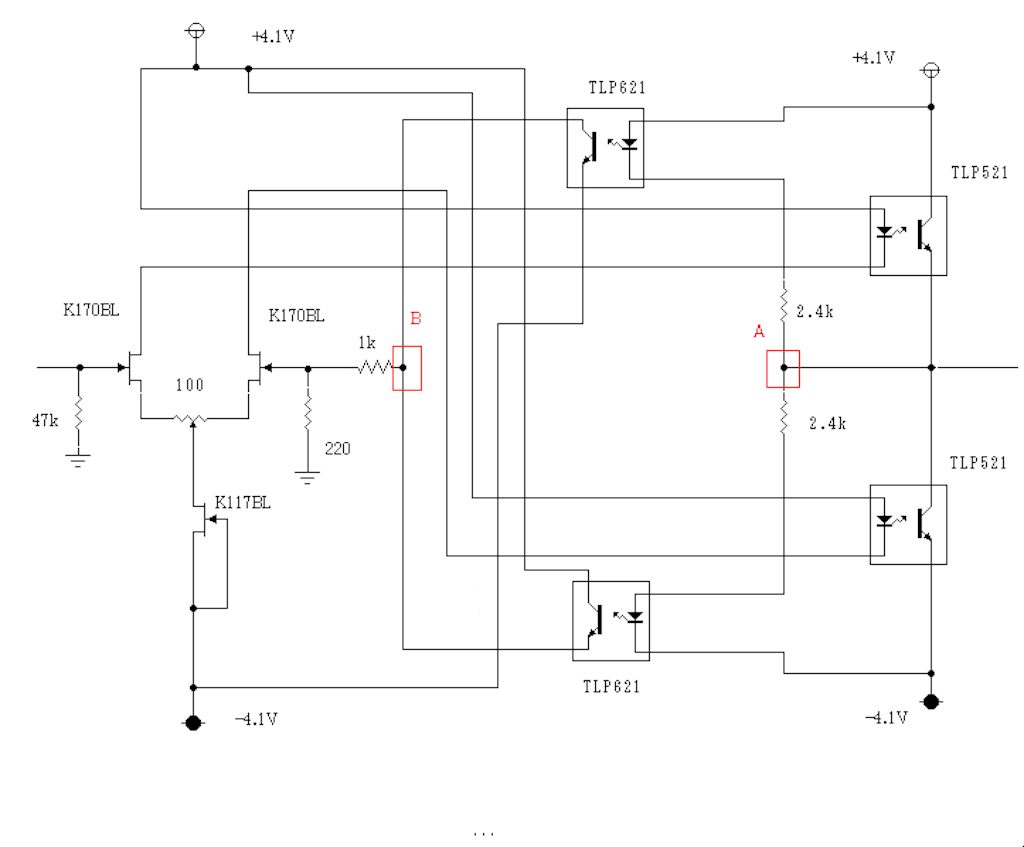

   帰還回路に応用する。A点の電位をB点に写す。これで絶縁が完璧になるはずである。



f:id:hohon77:20170827103635g:image



f:id:hohon77:20170825214329g:image

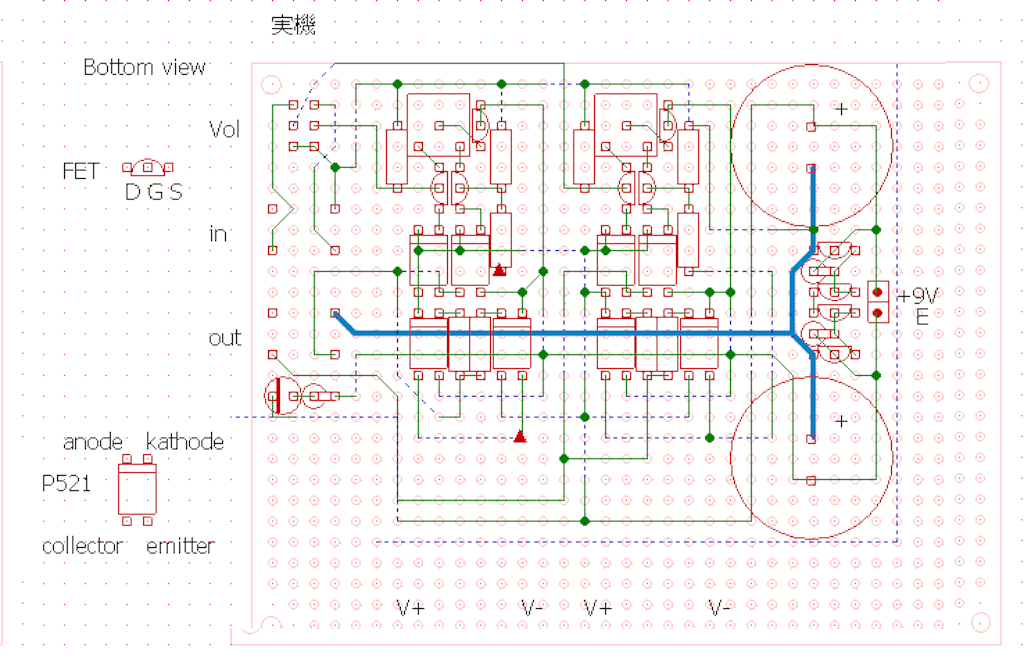

    左右のゲインが合う様に抵抗値を決める。

f:id:hohon77:20170825214344j:image

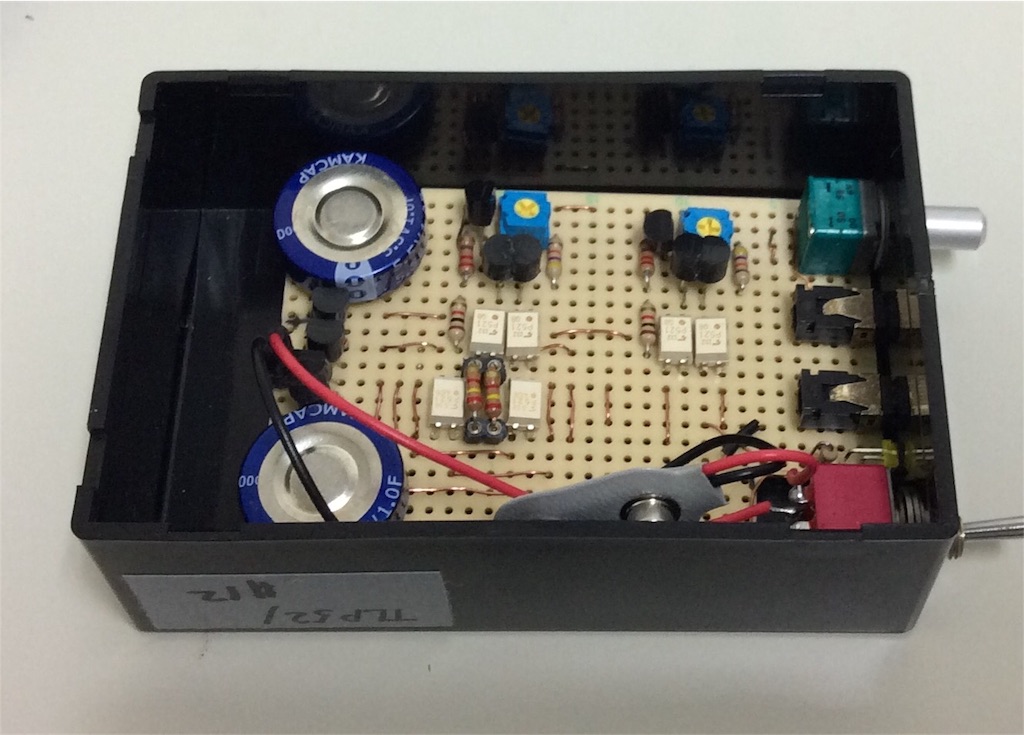

  問題なく動作している様だ。音も違いがない。
