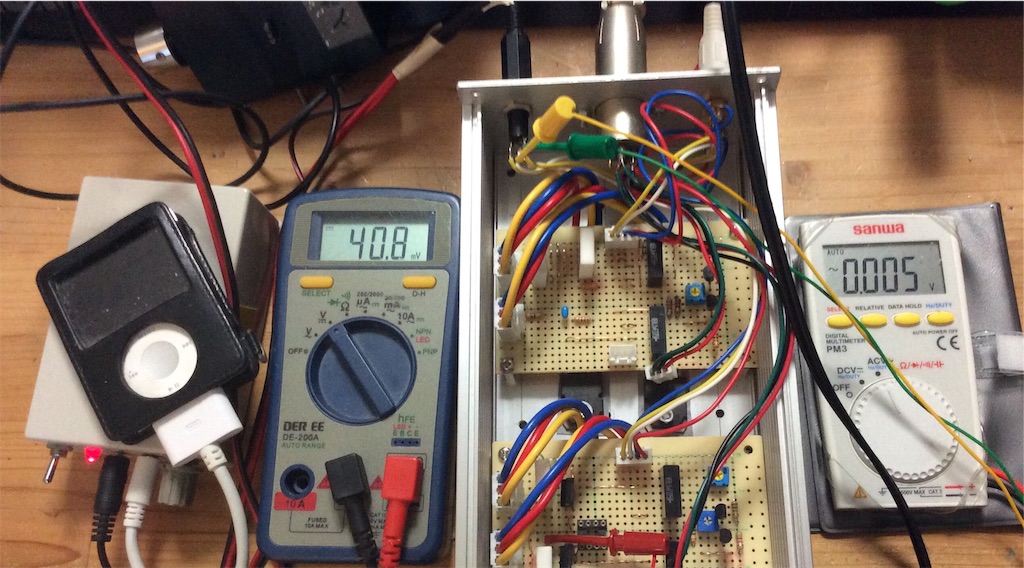

組み上がったので素性を見るため測定した。

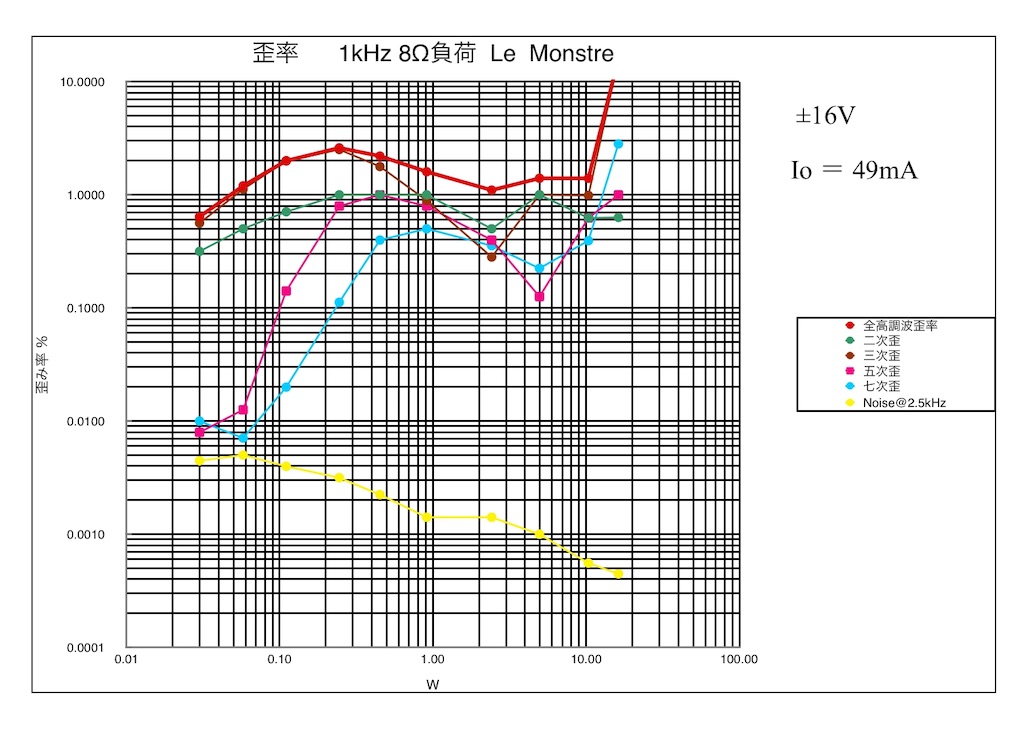

まずアイドリング50mAでの特性。
この歪みはクロスオーバー歪みとスイッチング歪みが原因と考えられる。随分盛大に出ている。

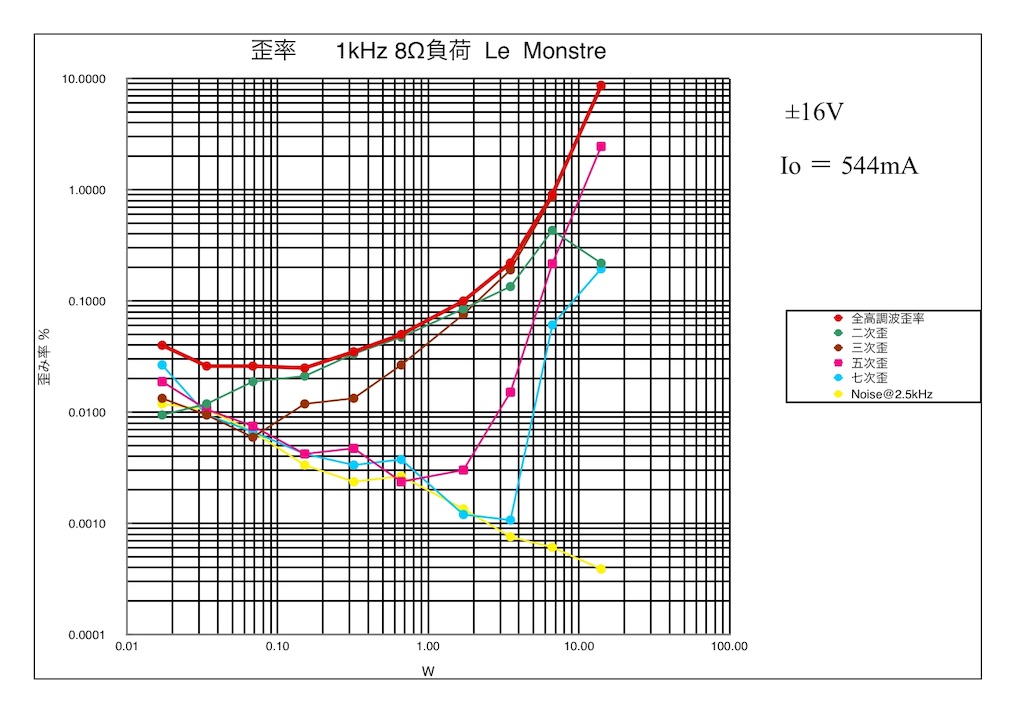

500mAにするとこうなった。
エミッタ抵抗は原典通り1Ωにしてある。出力インピーダンスは4Ωといったところ。まだ電流正帰還はかけていないが、できれば–1.5Ωくらいを狙っている。
組み上がったので素性を見るため測定した。
まずアイドリング50mAでの特性。
この歪みはクロスオーバー歪みとスイッチング歪みが原因と考えられる。随分盛大に出ている。
500mAにするとこうなった。
エミッタ抵抗は原典通り1Ωにしてある。出力インピーダンスは4Ωといったところ。まだ電流正帰還はかけていないが、できれば–1.5Ωくらいを狙っている。
