回路図と基板図を示す。
初段はJーFETの差動アンプで今回は2SK246を採用した。無ければ大抵のもので代替できるだろうと思う。

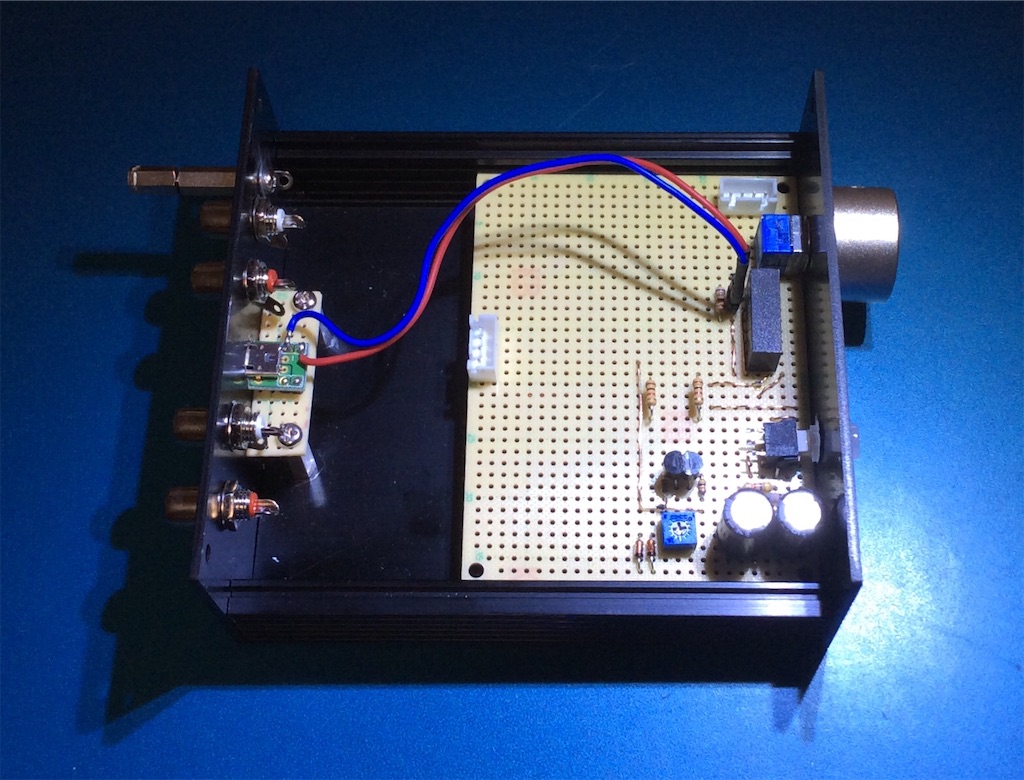

初段を組み込んだところ

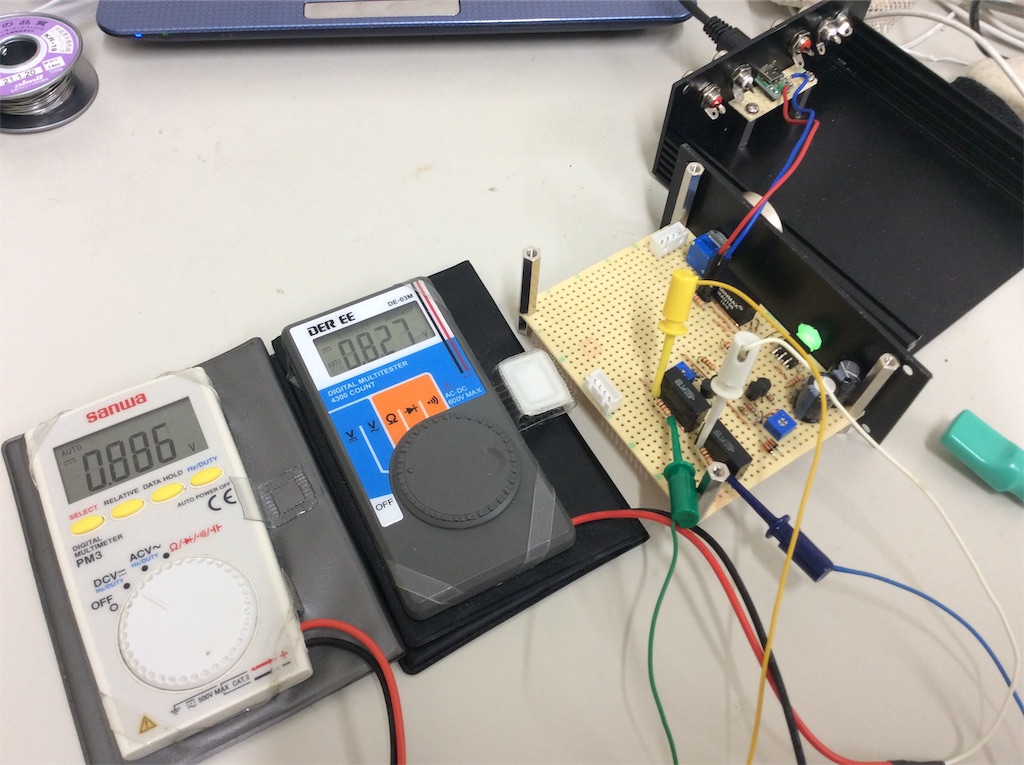

初段の電流値が予定通り1mAになった。

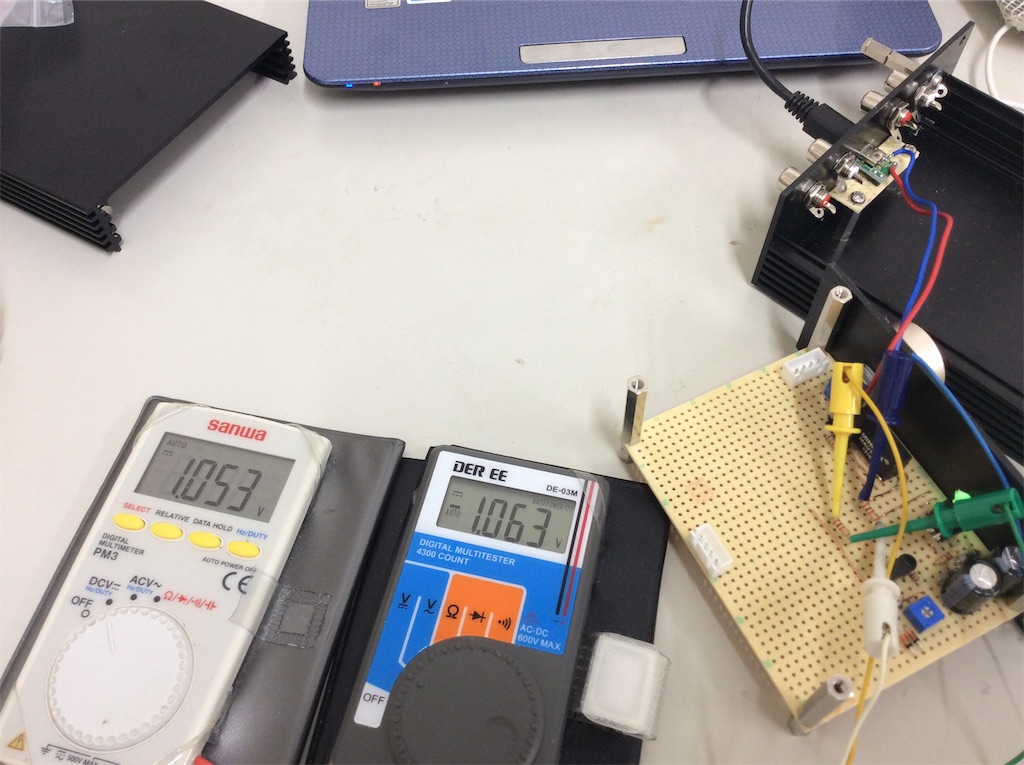

二段目も0.8mAになった。2SJ104を採用した。どちらのFETもIDSSが2.5〜4mAのものが良いと思う。
JーFETの入手先は若松通商か秋月電子になると思う。当分は大丈夫である。
次は終段を組み込んで動作を確認するところまでだが、入手可能なDualgate MOS FETをテストする。
