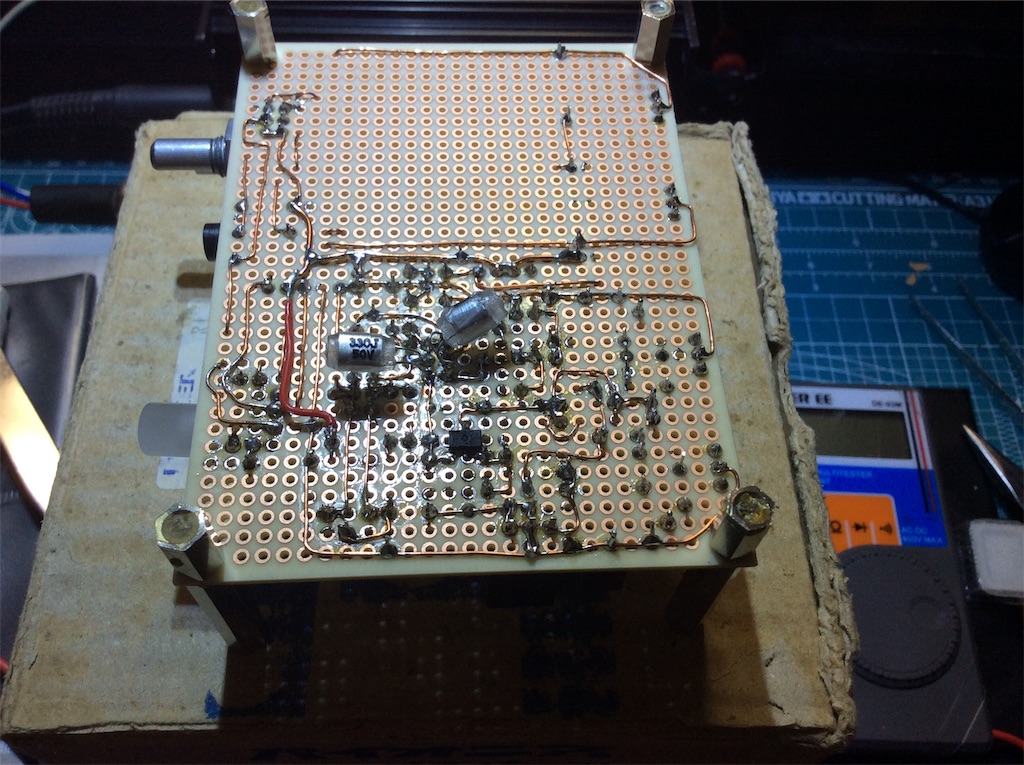

今日は6GHz、150mAのC4903を二つ載せた基板をテストする。昨夜はBとEを逆にしていたのでまず基板から外す。データシートの図はボトムヴューだった。
バイアスとなる電圧を確認する。1.2Vと1.3V、まあまあである。
マイナス側の石を載せたところ。

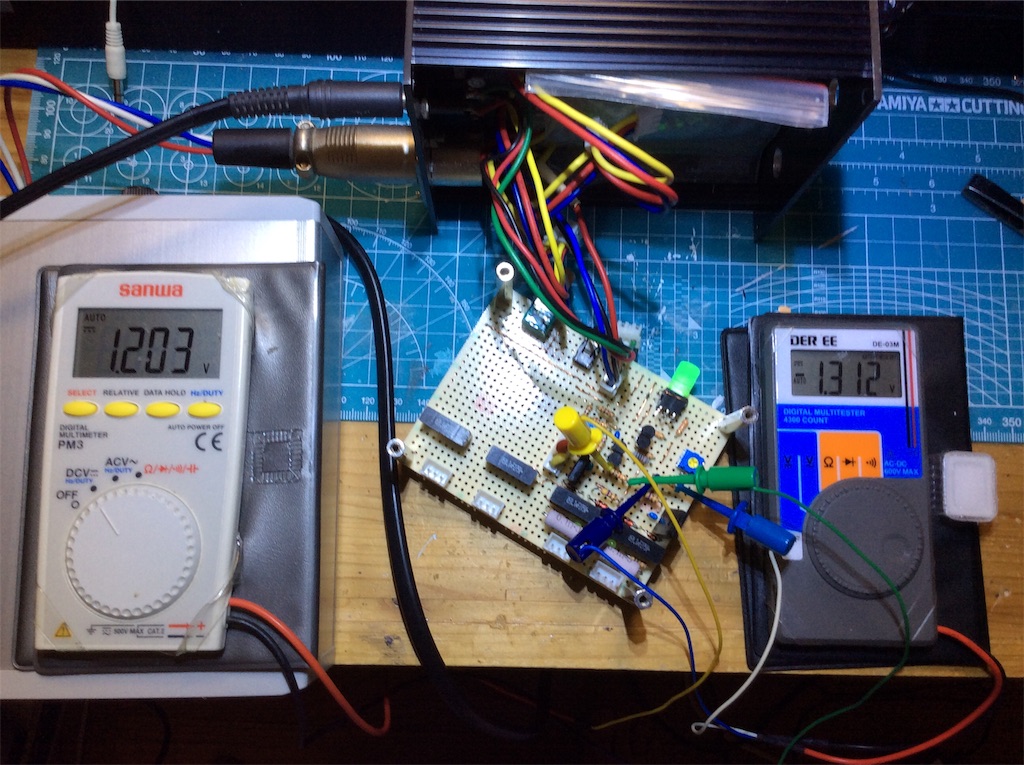

コレクタ電流25mAだがベース対マイナス電源の電圧が低くなっている。これの原因は後で判明した。

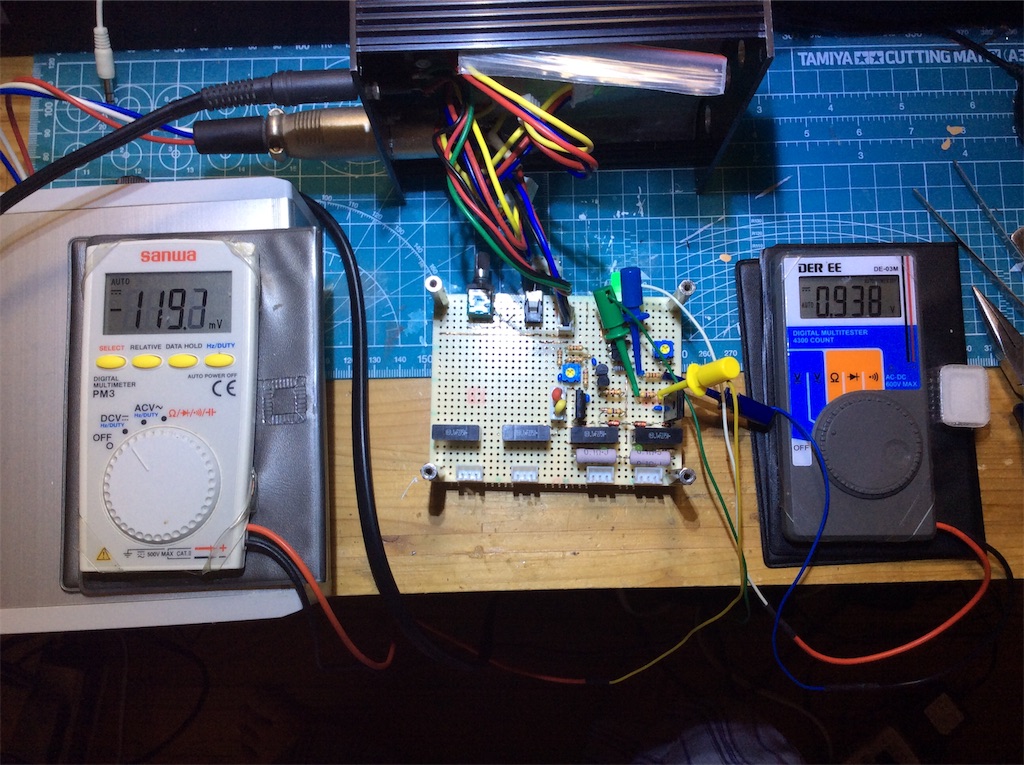

プラス側の石も載せて電流を見る。アンバランスだったのでNFBもかけて初段VRもかなり変更した。

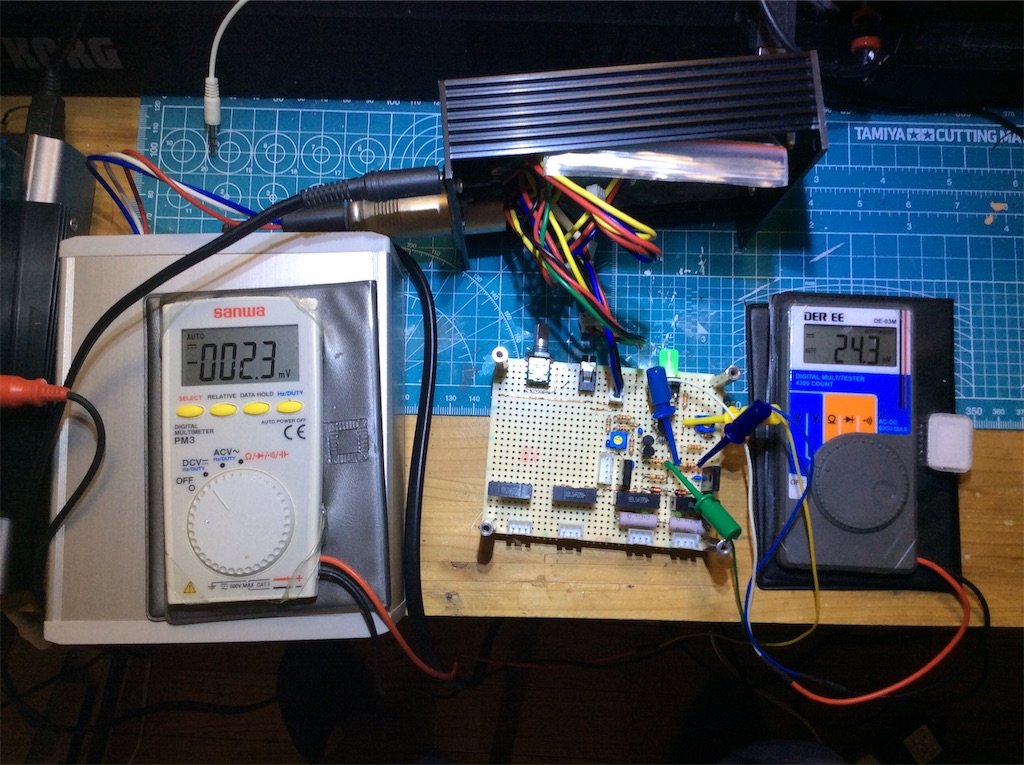

これでまあまあバランスが取れている。いざ測定へ。

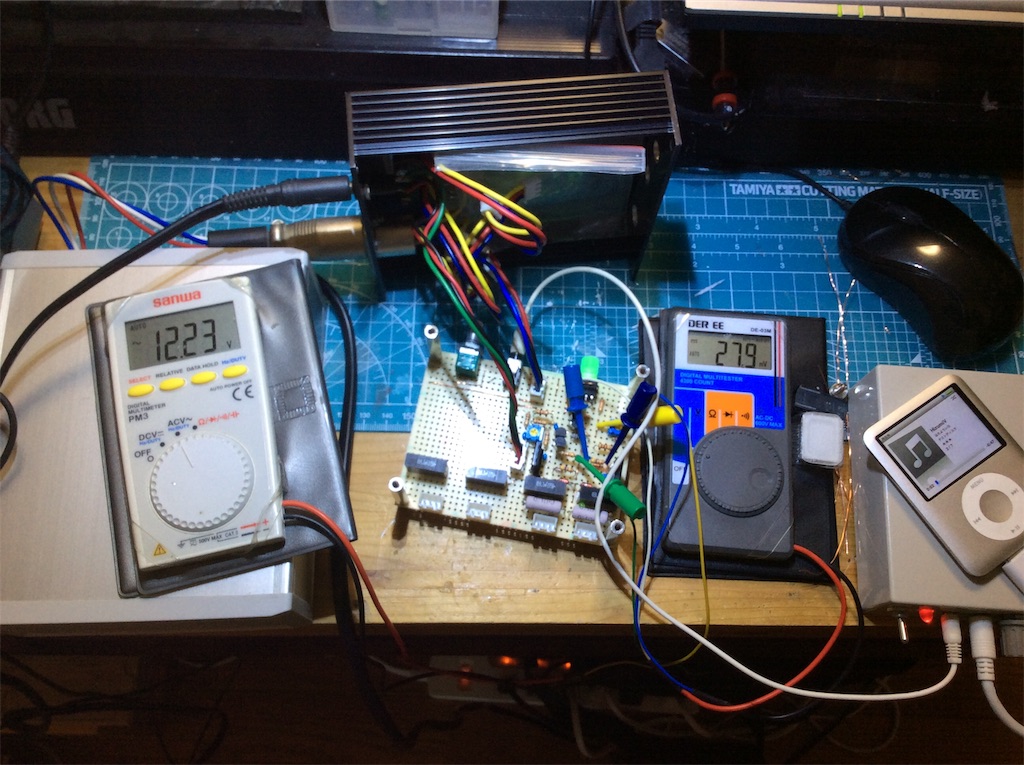

測定中

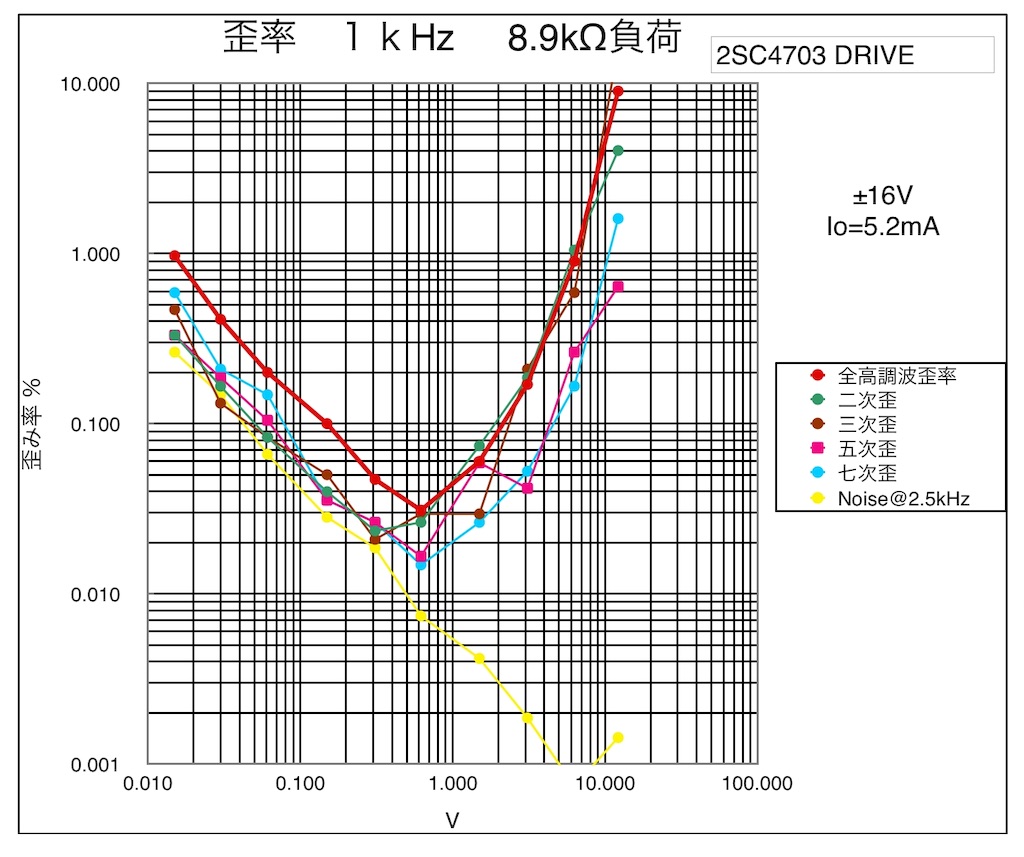

測定結果
まあこれはOK。
