オペアンプ

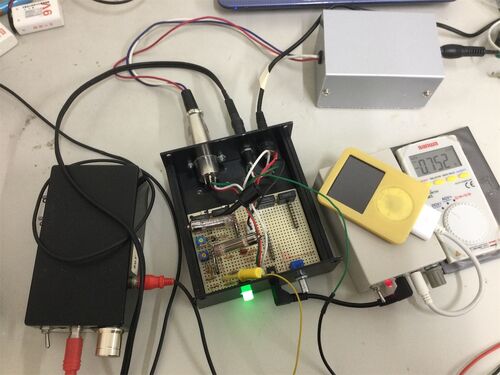

実験風景 結果 1kHzサイン波出力 47kΩ負荷 入力 利得は26dBなので20倍あることになる。オペアンプと呼ぶには小さすぎるようだ。なおこのノイズ は除去方法がわからない。スイッチを3個にしてスナバも入れてみたが効果はなかった。 シミュレーター 12AX7で…
二段目のプレート電流を監視する。全スイッチオフの状態で0.7mA、出力電圧は0.75Vである。 SW2をオンにする。 SW1をオンにする。 VRを調整して出力をゼロ近辺にすることができた。二段目のプレート電流もほとんど変化がない。 ここまで首尾よく来ることがで…
初段差動アンプのプレート電流を見たところ。0.66mA 、0.71mAとなっている。 カットアンドトライで次段への出力電圧をゼロに近づけたところ。1.2mVとなっている。これはかなり変動する。 二段目増幅段のプレート電流を見たところ。0.69mAとなっている。 カッ…
真空管式オペアンプを昨年から作り始めている。 これは双三極管のヒーターが点灯するかどうかテストしているところ。 予備実験を済ませて、本番の回路を組んでいるところである。 手動スイッチ二つとゼナーダイオードで何とかできるのではないか。 もしかす…
