Nutubeヘッドホンアンプ （2）

　このような回路。6418と違う点は正のグリッドバイアスを与える回路が付加されている事である。

Nutubeの動作を見る。

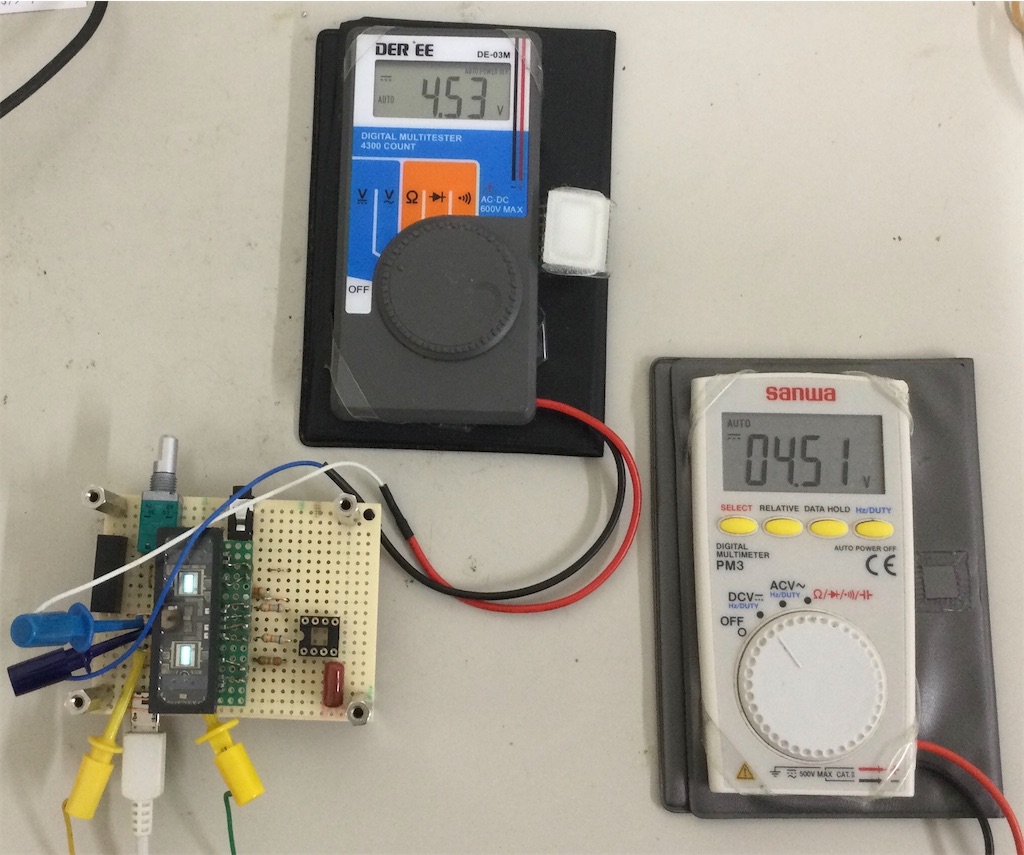

ヒーター電流

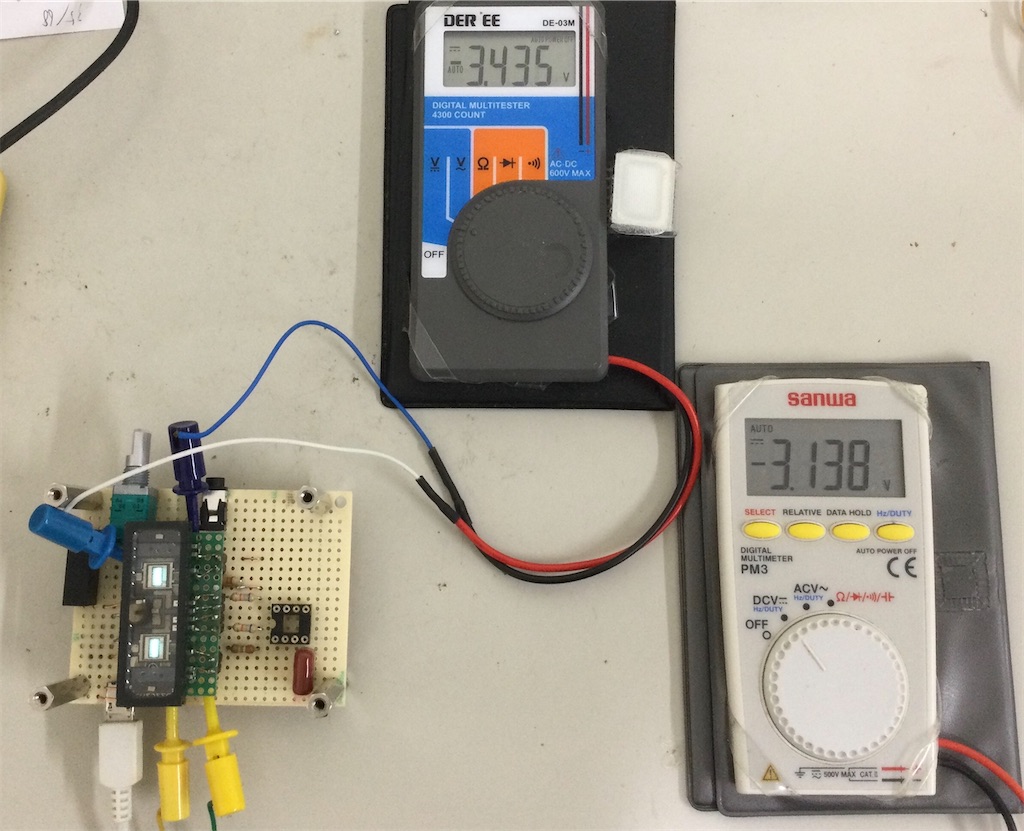

　プレート電流

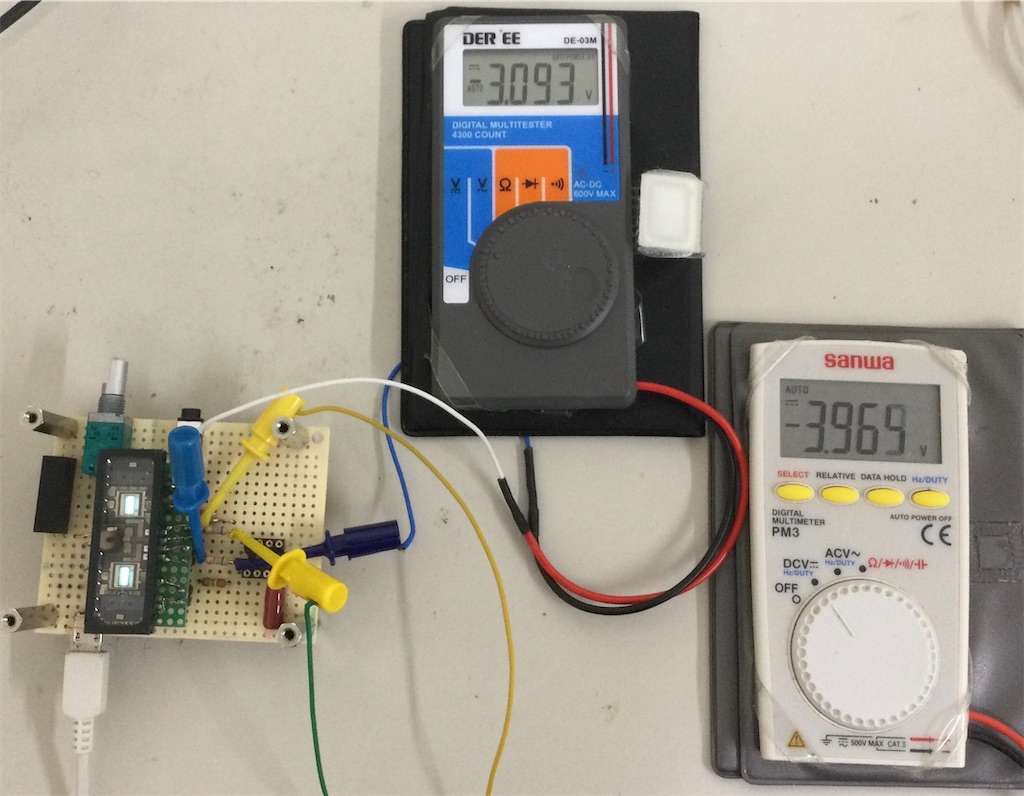

　グリッドバイアス

これはヒーター電流が15mA（15mA）、プレート電流が0.057mA（0.044mA）、バイアスが＋3.1V(+3.4V) であることを示している。

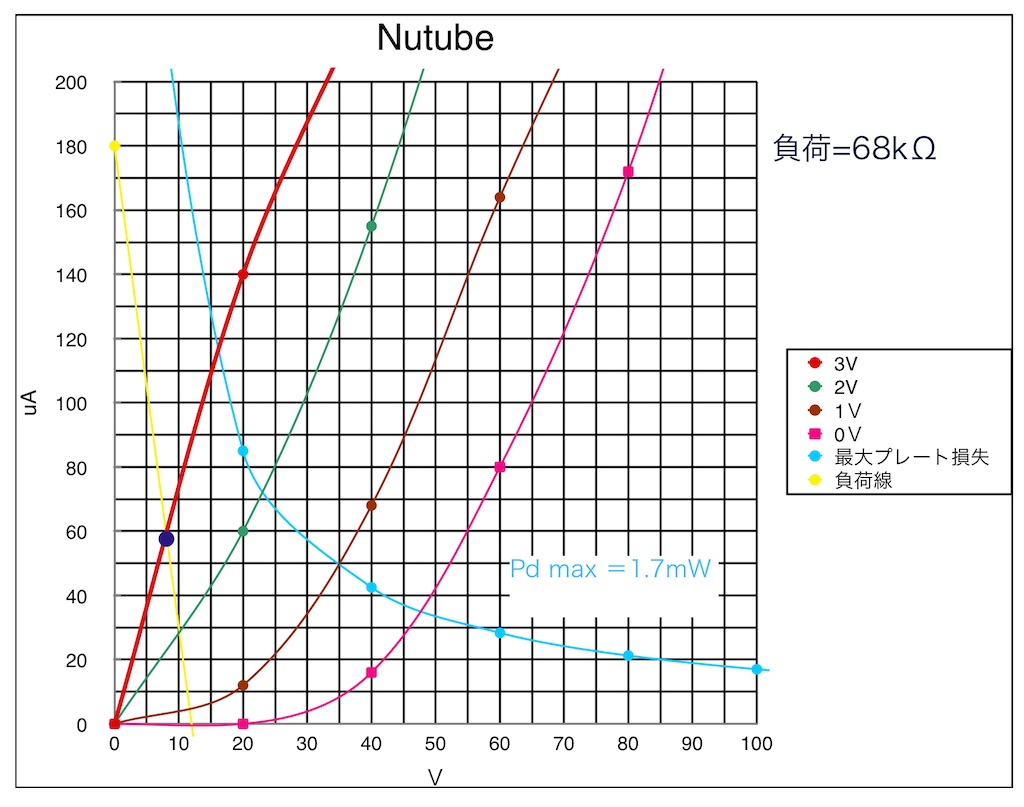

　68kΩ負荷線のグラフはこのようになる。紺ドットが動作点を示す。
