ECC88 ポータブル YAHAアンプ （4）

　プレート電流が大きすぎたので回路を変更した。レギュレーターの定数も変更した。

　ゼロバイアスにしたところちょうどいい電流が流れたので、オペアンプ部も簡略化できた。

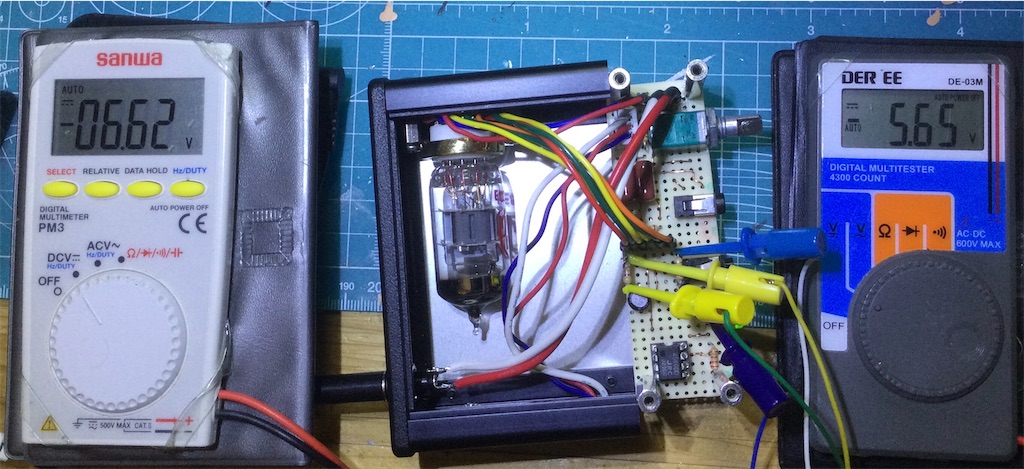

　プレート電流は0.14mAと0.12mA。 　　ヒーター電流は314mA。

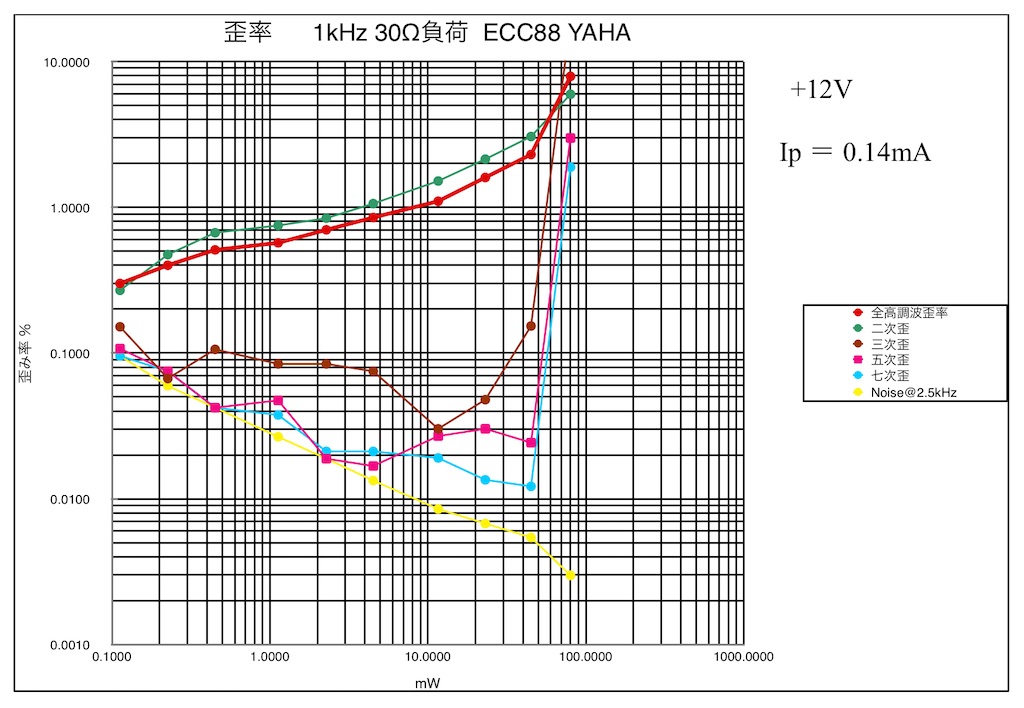

　音楽が無事聴けたので特性を調べた。普段は逆で、特性を調べてからでないと安心してヘッドホンを繋げない。

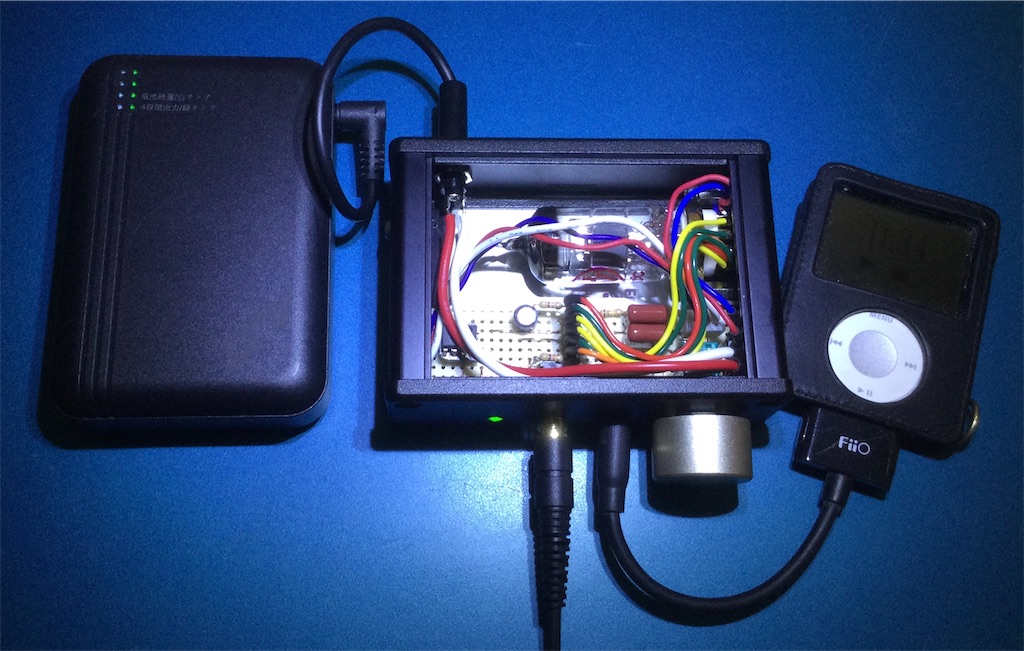

　完成写真

このようなシステムとなっている。アルミ製のシャーシがヒートシンクになっているのでレギュレーターTRの放熱は効率よく行われる。
