HCAアンプ（2020年版）（1）

HCAアンプは電流入力の反転アンプだが、入力抵抗が低い方が電流を取り込みやすい。だが低いほどプリアンプに負担がかかることになる。出力が取れる最適な値があると思うが昔の実験では330Ωくらいだった。帰還抵抗をニクロム線で構成したアンプの音をパワーアンプ III で確認する。

回路図と基板

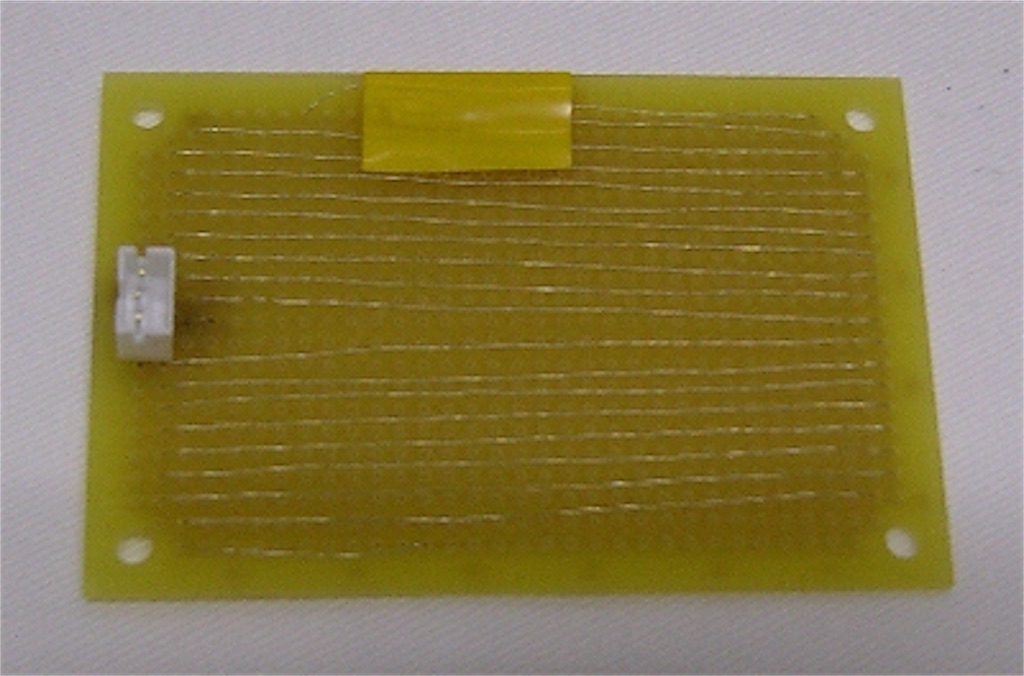

ニクロム線があまり巻けなかったので入力抵抗は150Ωになった。

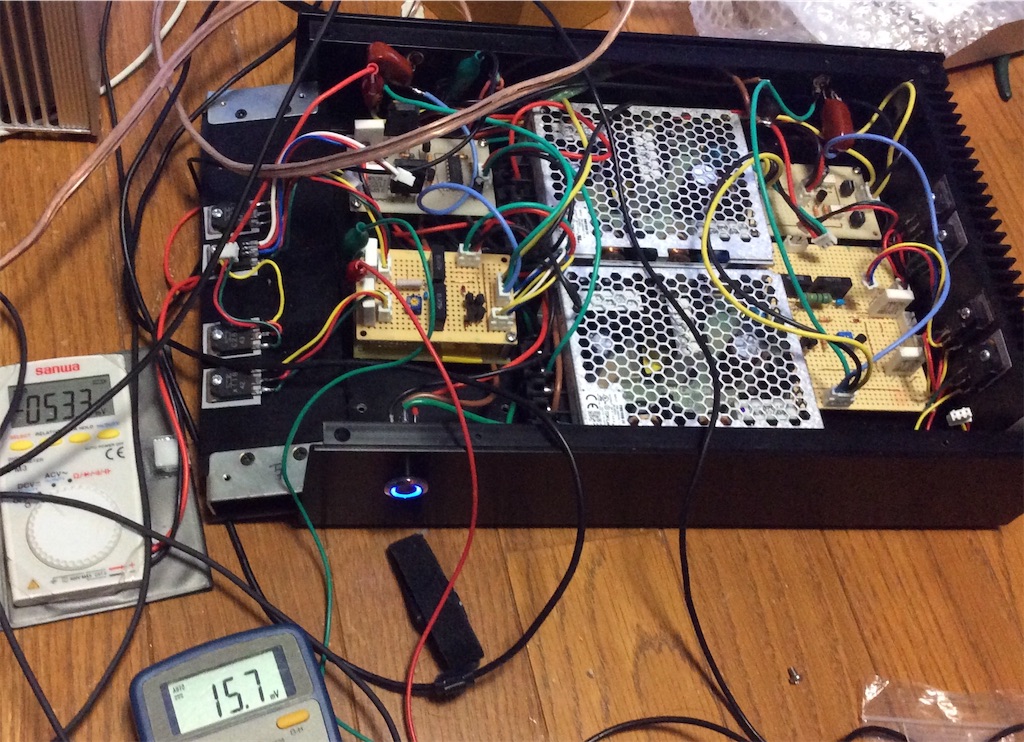

測定

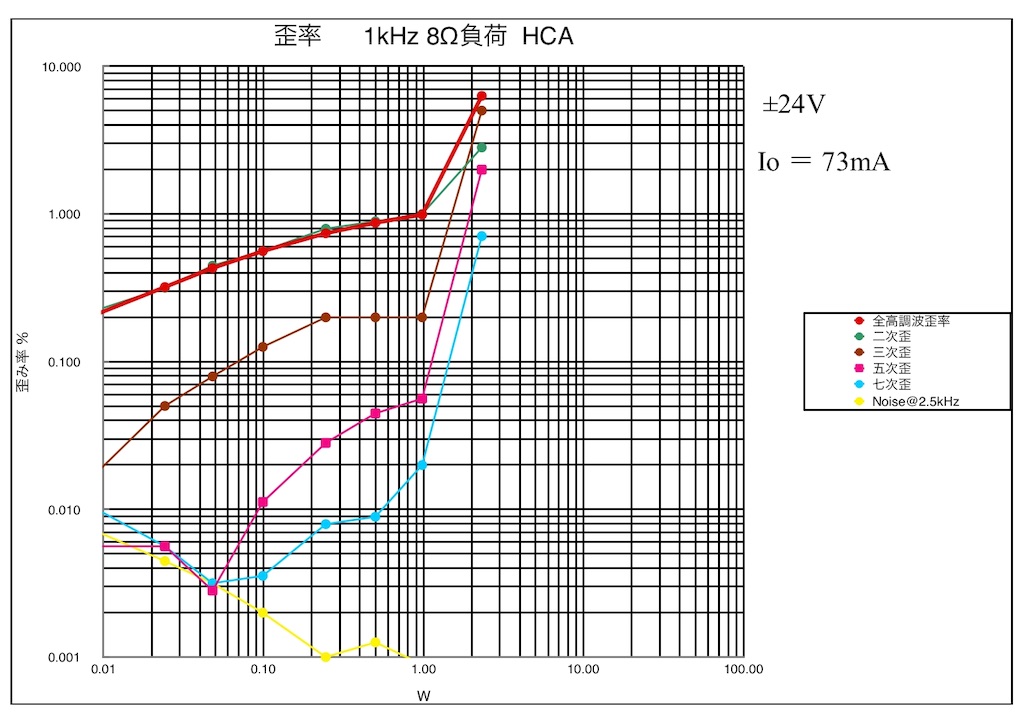

このような特性になった。

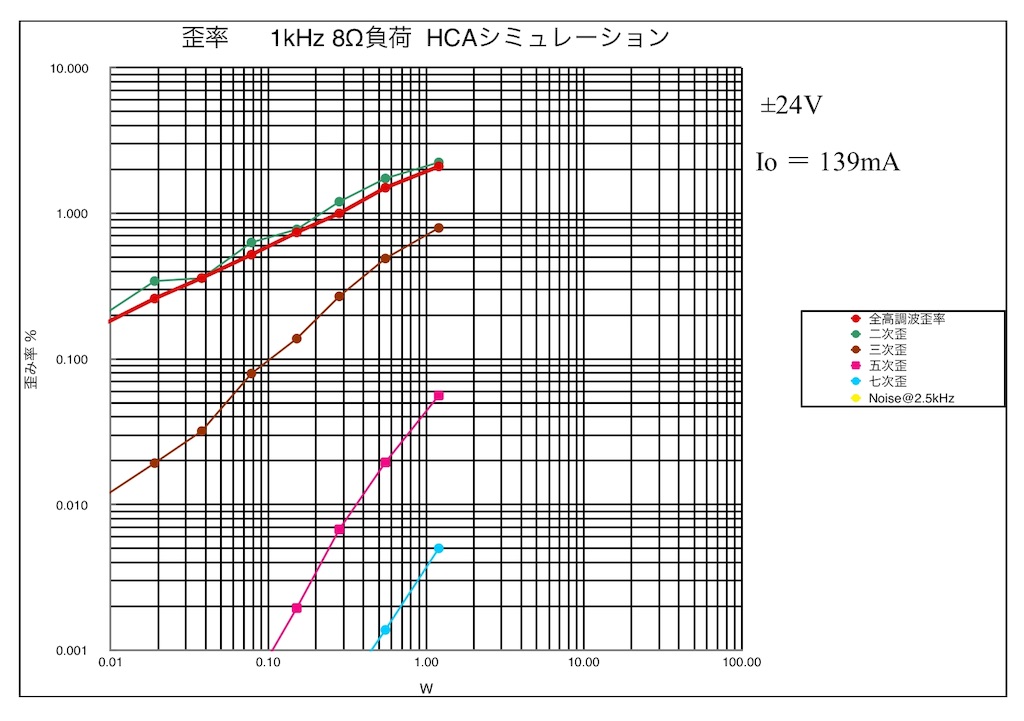

シミュレーターの特性
