電圧増幅段交換式SiCパワーアンプその3(1)

 安定したアンプにするためにA606をJ104に変更する。A606を使おうと思ったら差動アンプカレントミラー合成のような回路にしないとVbeの変動がネックになるのである。

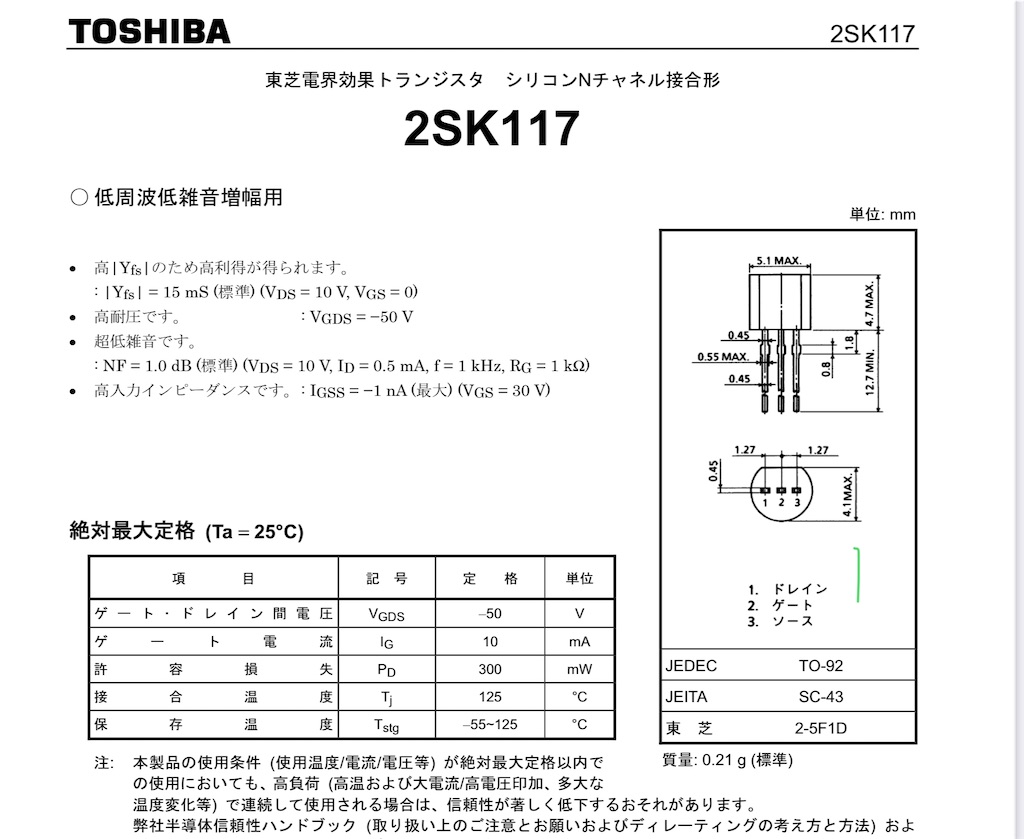

 A606を引っこ抜いてJ104を入れる。ソース抵抗を変更しておく。オールFETアンプになる。

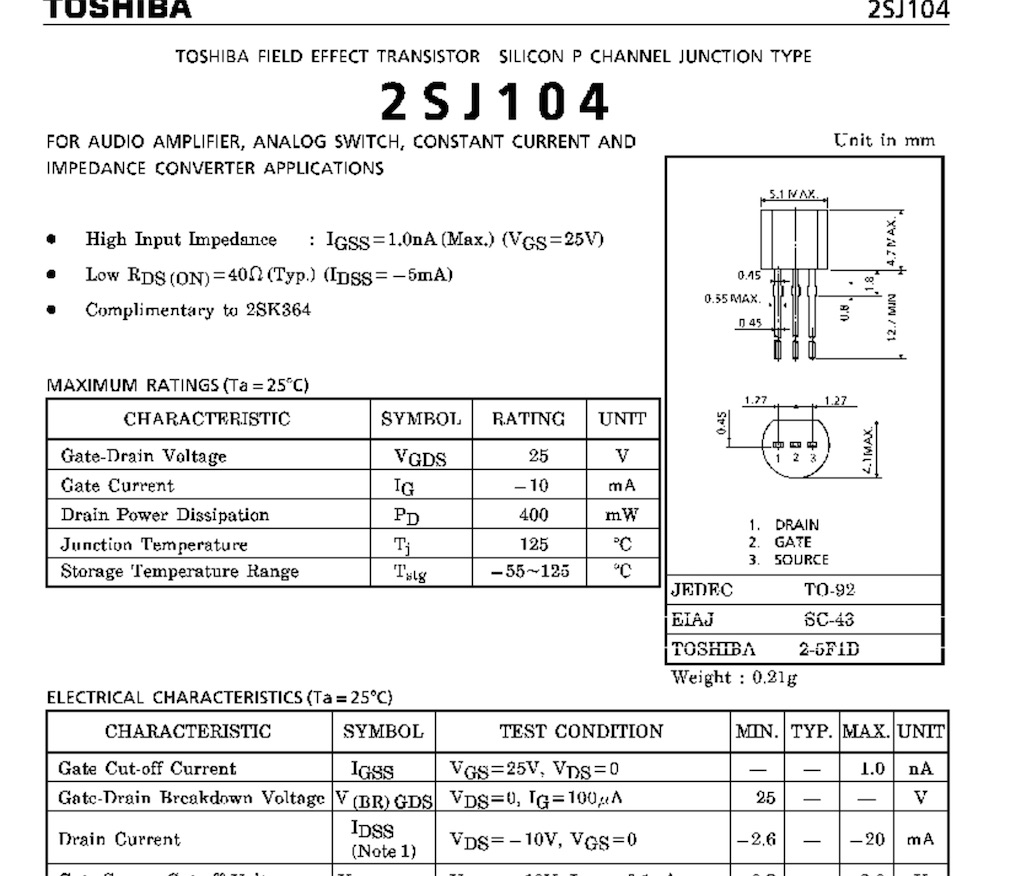

 これをみるとJ104の耐圧は低いのでJ103にした方が安全だった。今のところ事故はない。

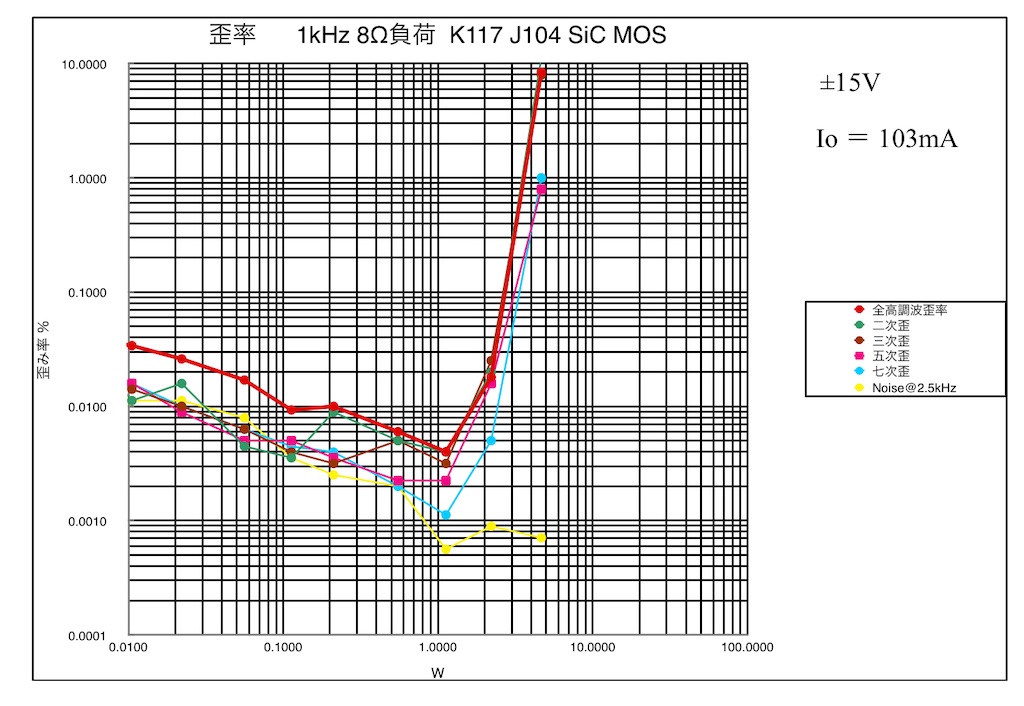

 この様な特性になった。
