2020年プリアンプ (9)

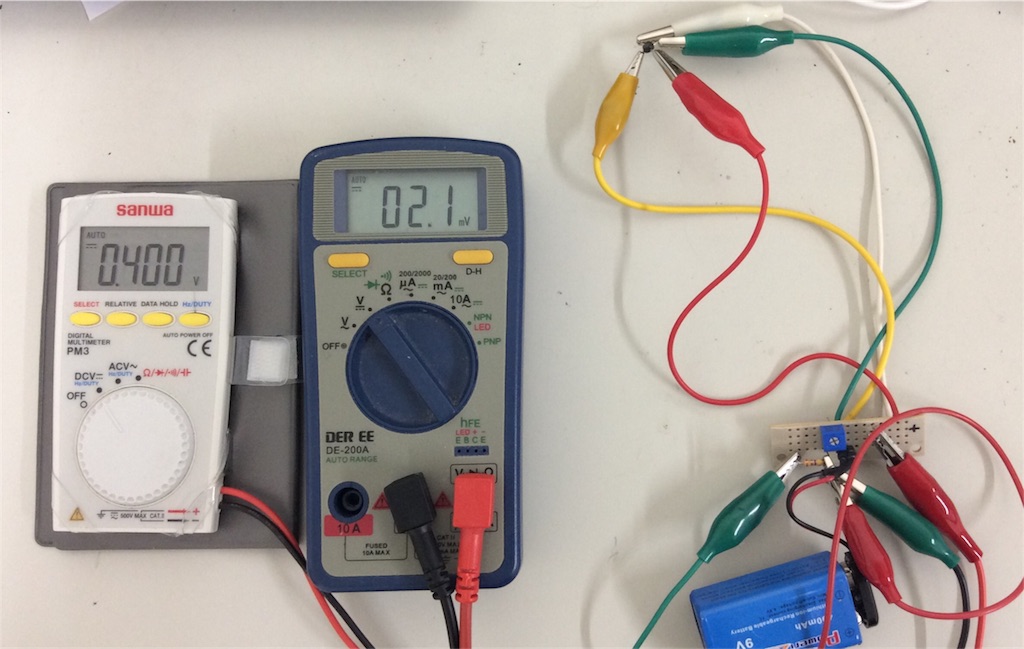

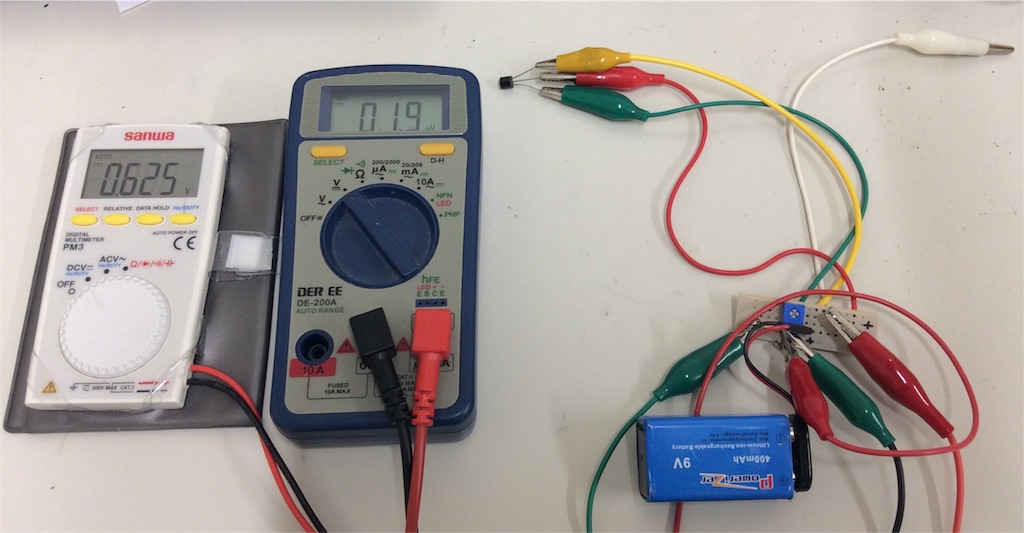

半導体の伝達特性を実測した。ペアマッチングに必要な工程でもある。

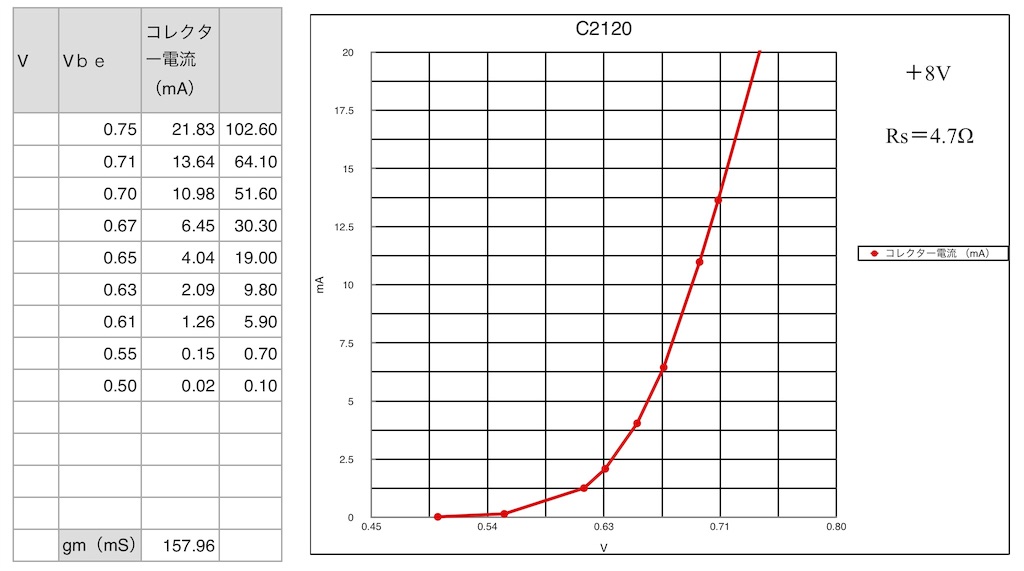

まずおなじみのバイポーラトランジスタ

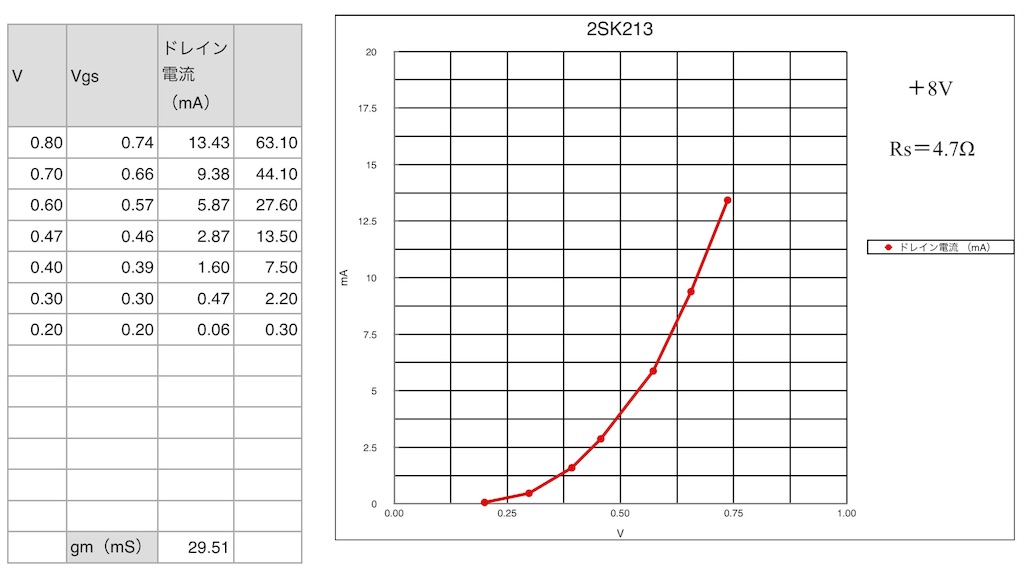

周波数特性に優れるMOSーFET

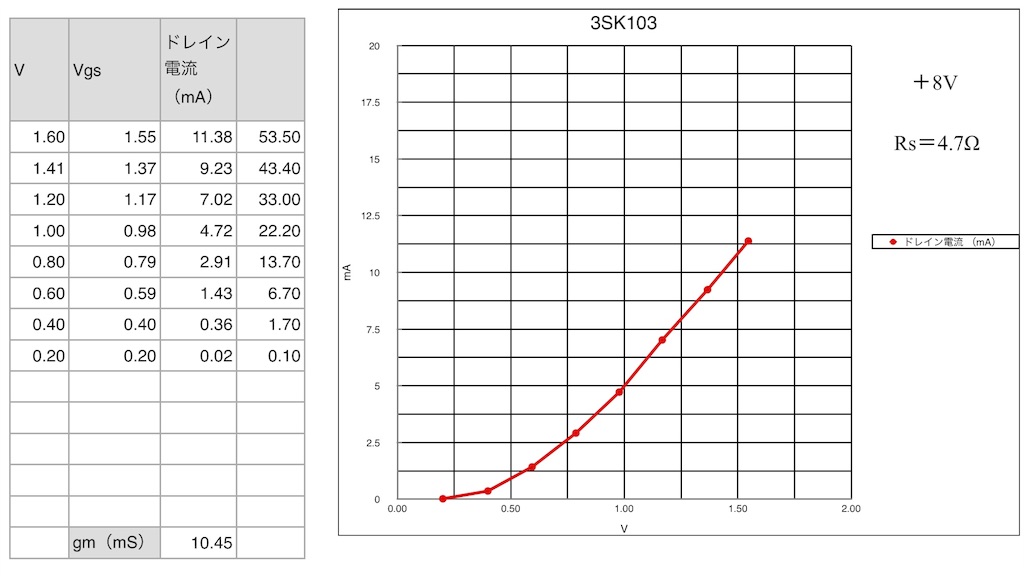

さらに周波数特性に優れるDualgate MOSーFET

直線性も良い。

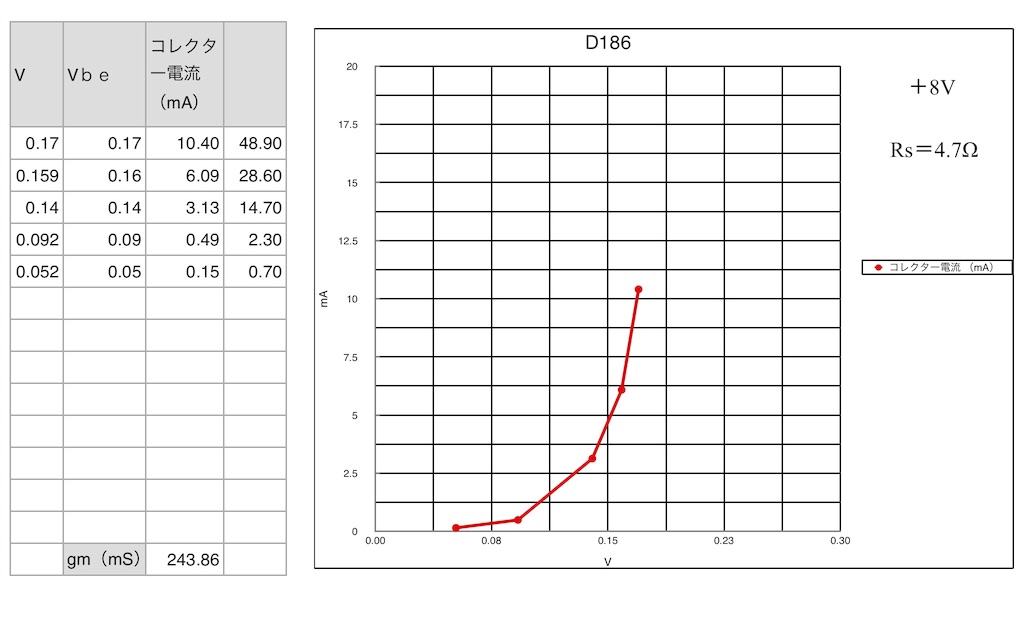

レトロな味わいのゲルマニウムトランジスタ

今回のプリアンプにはDualgate MOSーFETが8個投入されている。フラットアンプ部の回路を示す。
