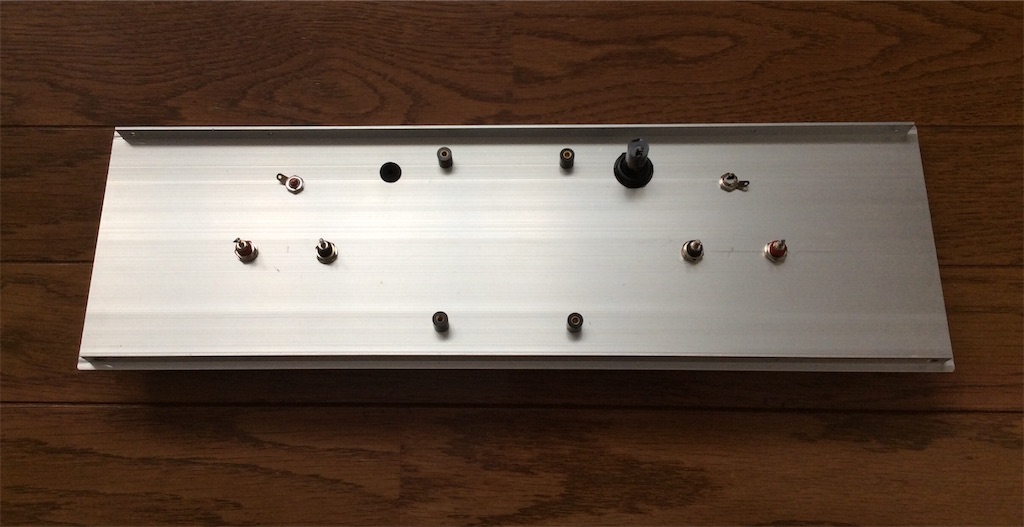

続きを行なった。背面パネルの様子。
保護回路は背面パネルに取り付ける。

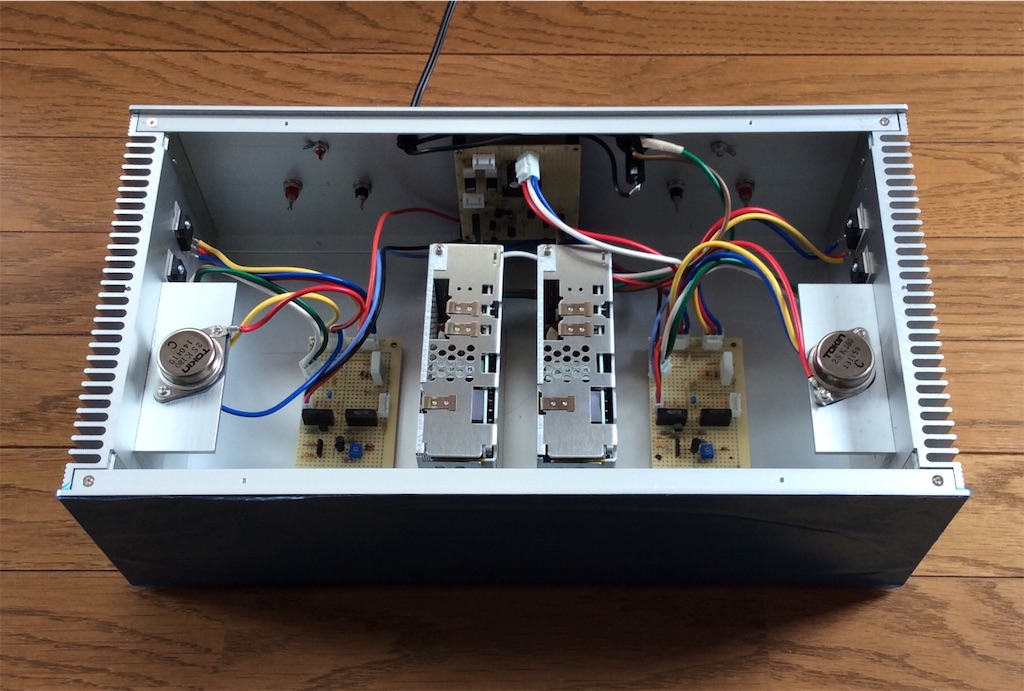

完成に近づいたところで動作のチェックを行う。

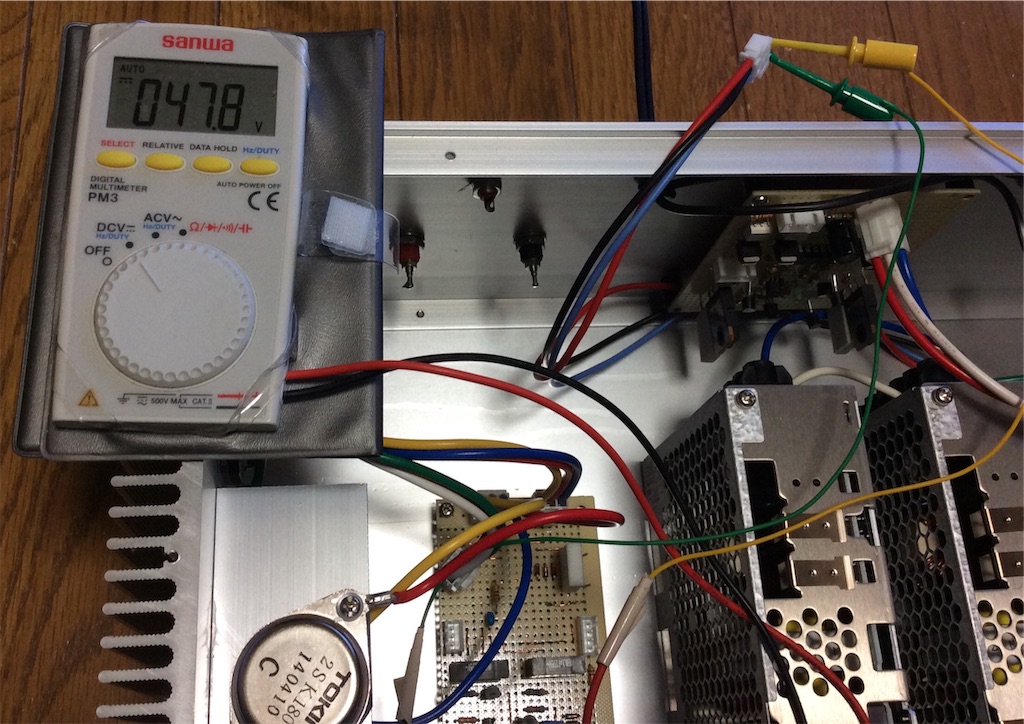

電圧は正常。

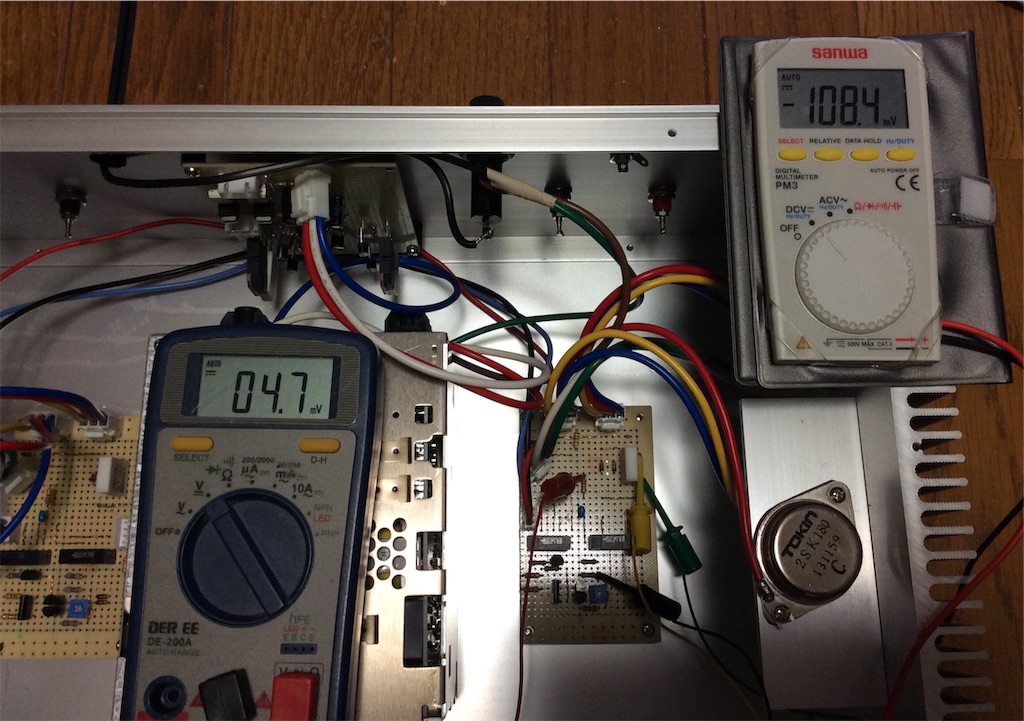

アイドリング、オフセットは正常。
こちらも正常。

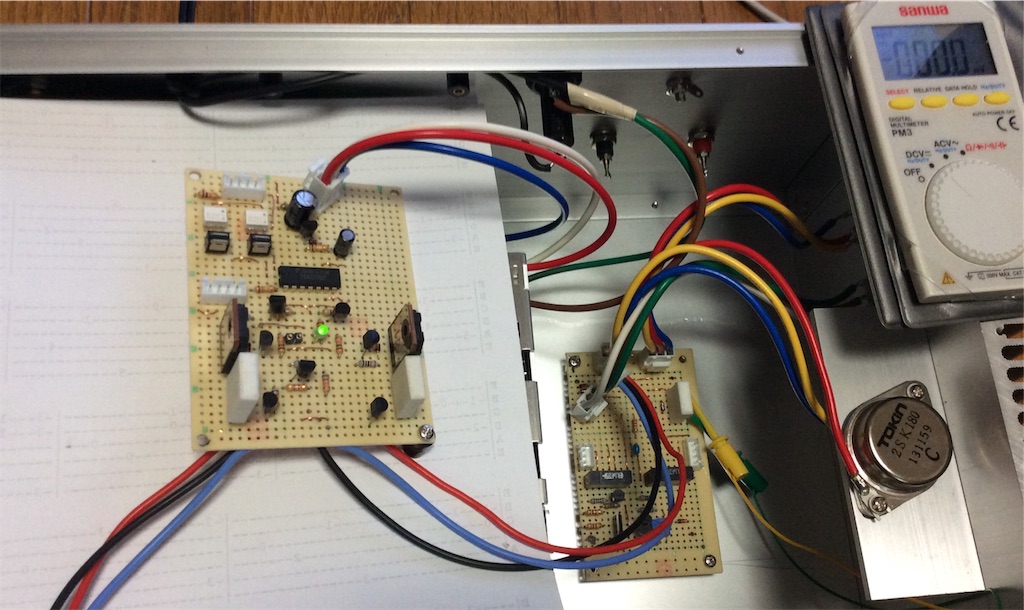

シャットオフテストではLEDが点灯しなかったので基板を外してチェックするとLEDの向きが間違っていた。直すと点灯した。

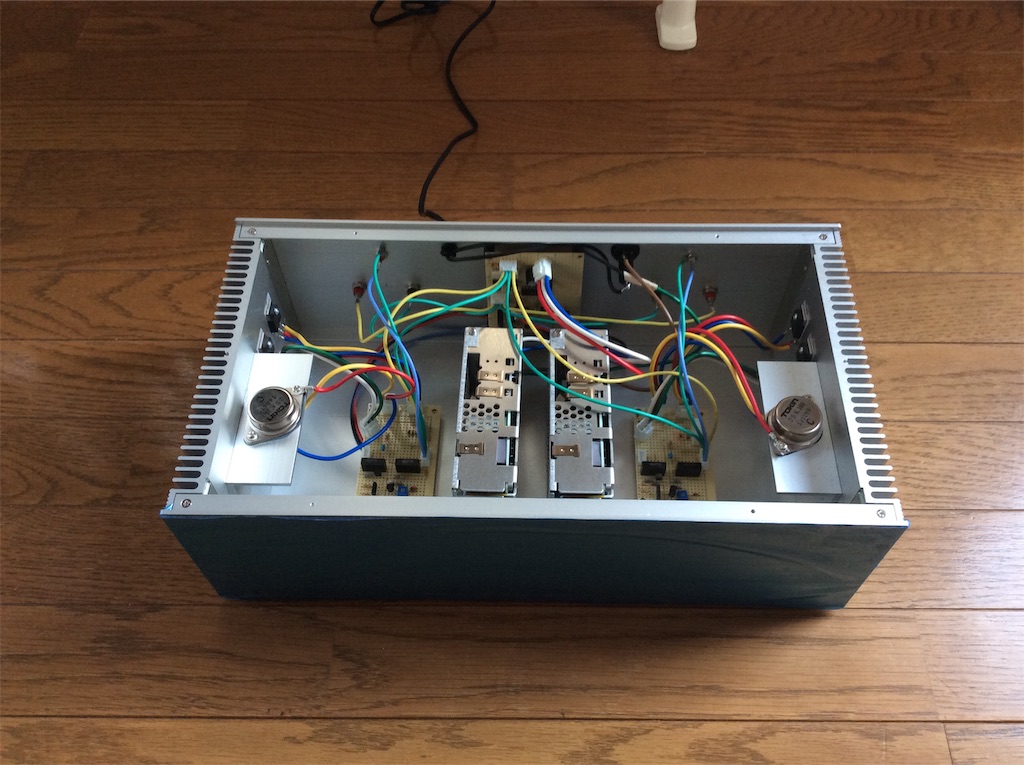

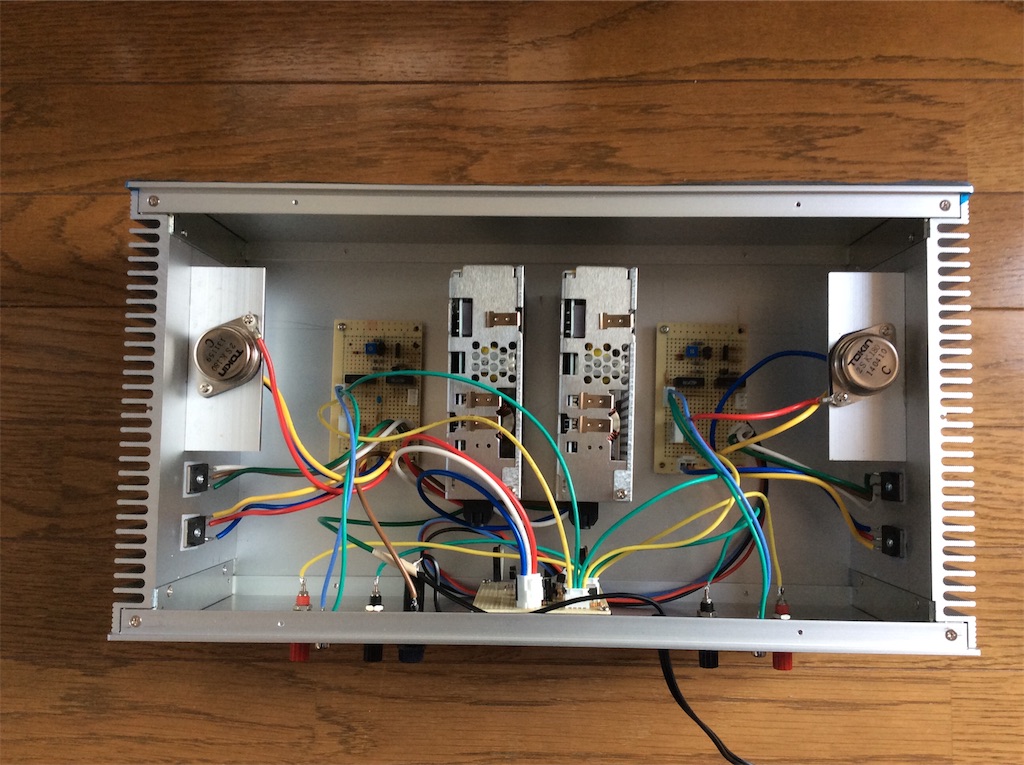

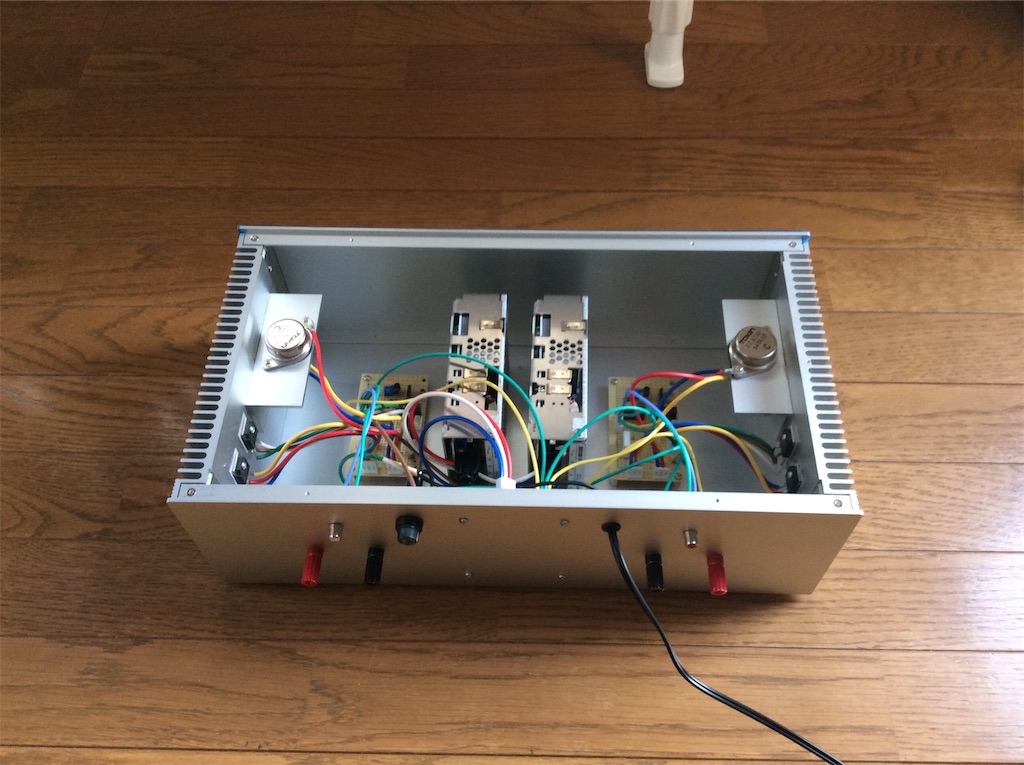

全部配線し完成
