Dualgate MOS FET プリアンプ III (6)

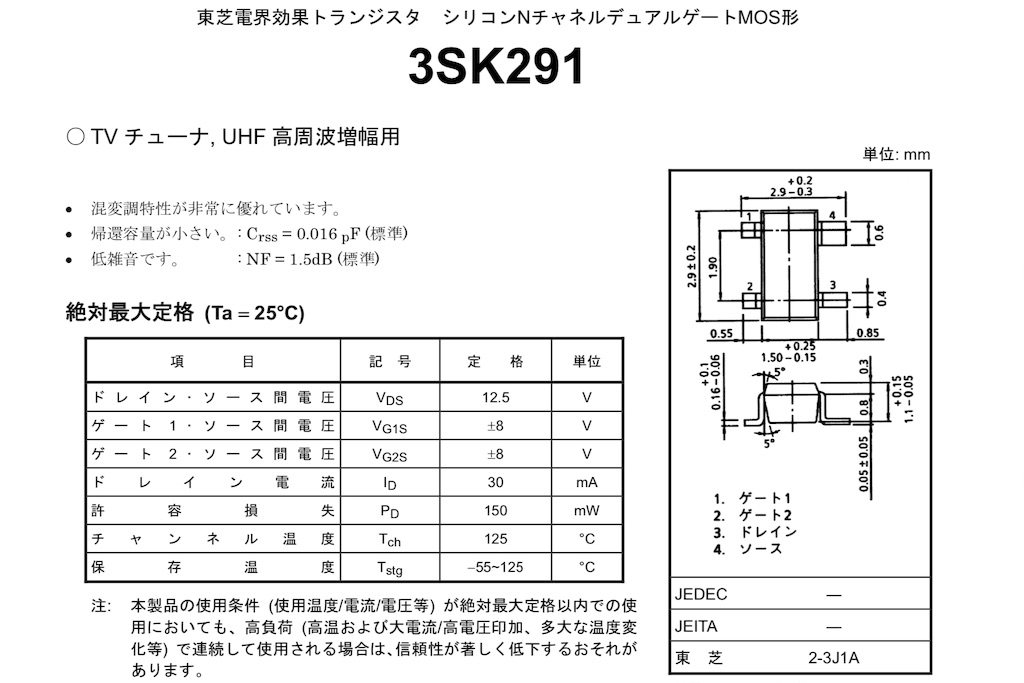

入手可能なものとしては東芝の3SK291がある。

G2入力の方が良さそうだ。

さらにG1はドレインと直結する。五極管の三極管結合と同じ仕組みである。

こんな風にチップをDIP化する。秋月電子の両面スルーホール基板を活用する。

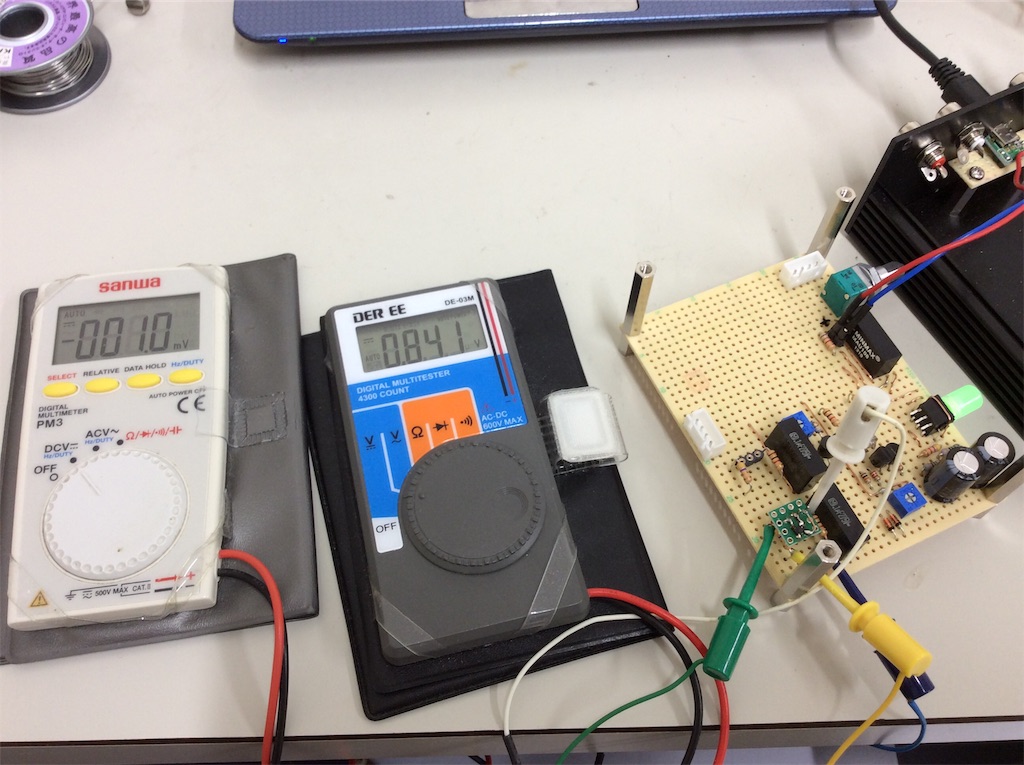

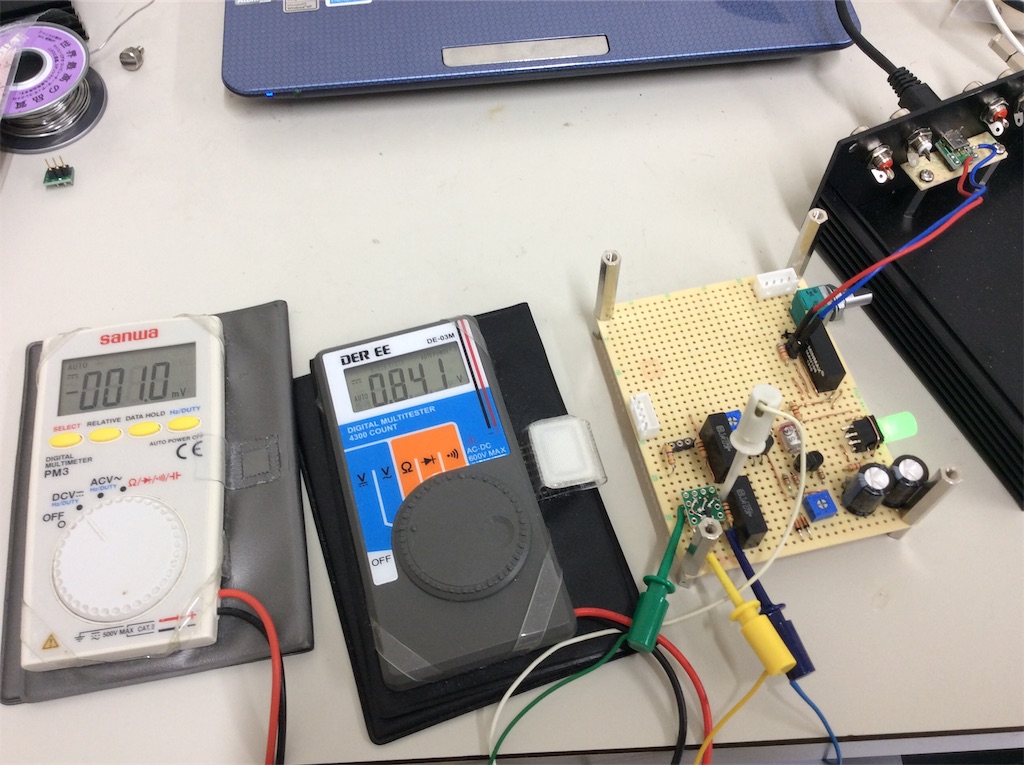

選別はアンプ基板を利用してVgs対Idを見て行く。二個作ったがソース抵抗が大きいためかバラツキは全くない。

NFBをかけて位相補正しDCアンプの状態である。

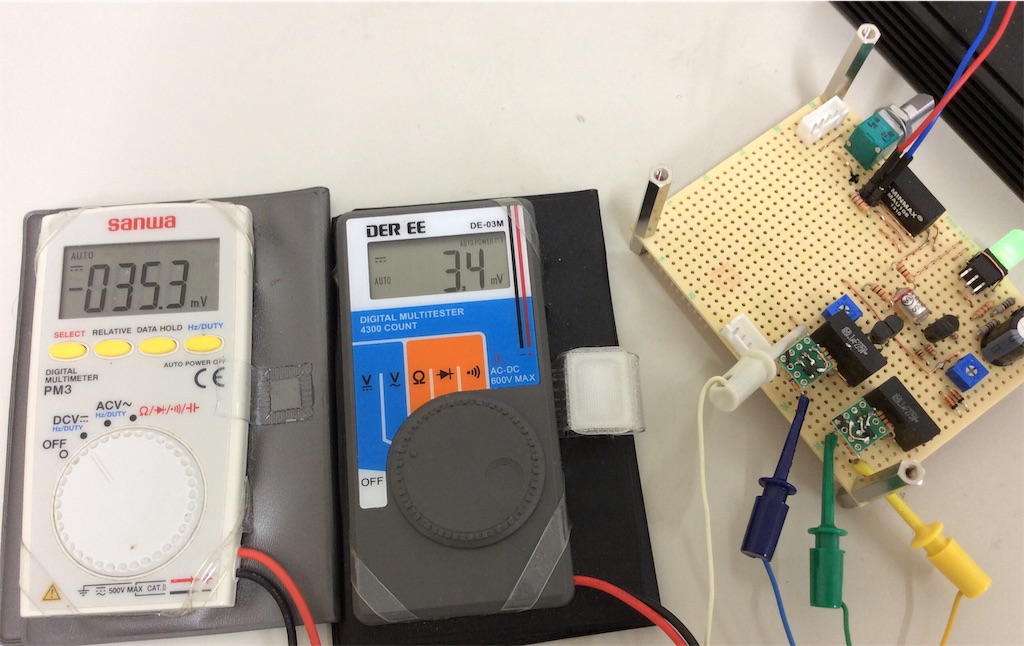

アイドリング7.5mA、DCオフセット3.4mVである。思ったより順調に進んでいる。
