超広帯域電圧増幅段SiC MOS-FETアンプ （6）

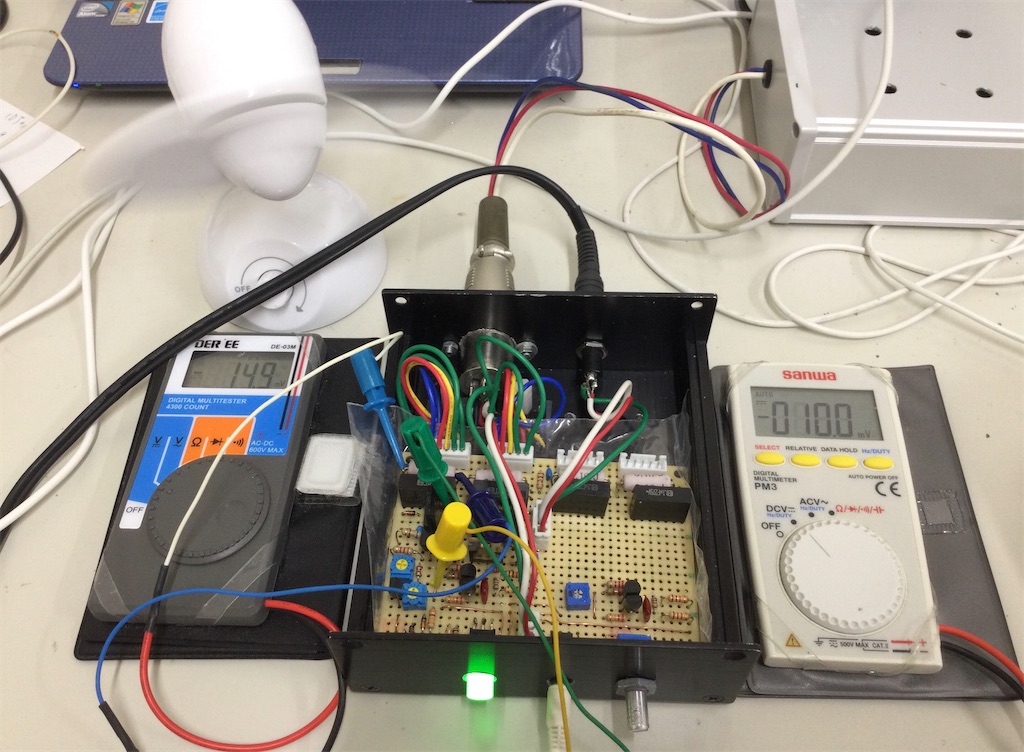

　ファンで冷却しながら150mA流してみた。

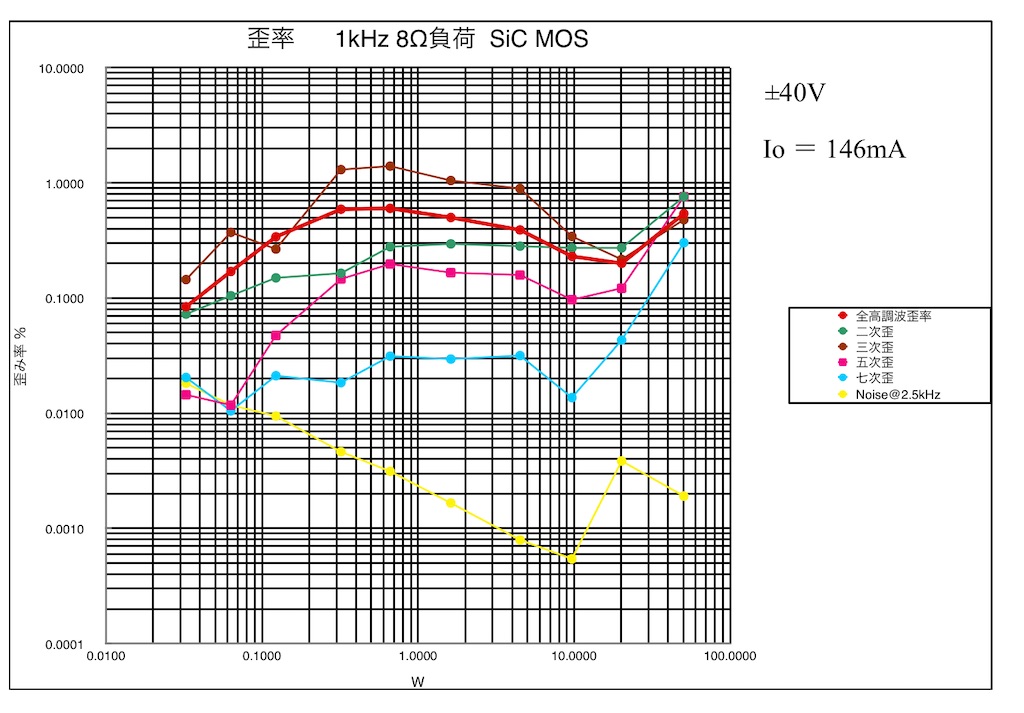

　C2240ドライバー

　50Wでもハードクリップしていない。小出力時に歪みが増加するのはアイドリング激増時にサーミスタが暖められて、 アイドリングが減少してしまうからだ。サイン波信号は大きい順に５秒づつ再生されるためである。逆の順にすると改善 されるだろう。

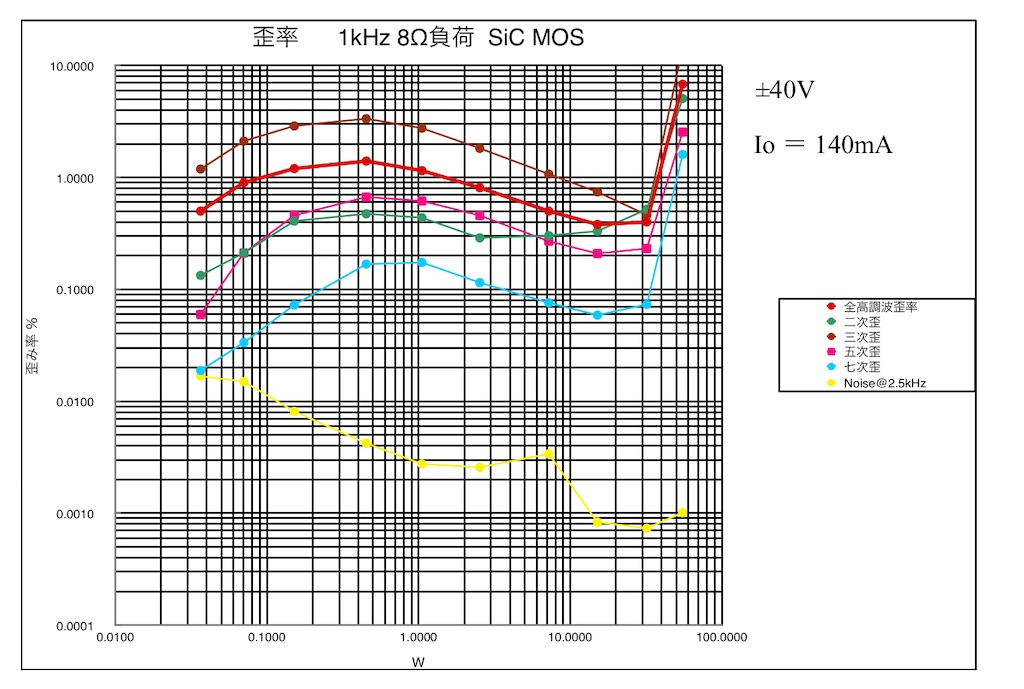

　　C2240に電圧制限をかけた場合

　　40Wからハードクリップが起こり、歪みも全体的に増加しているようだ。
