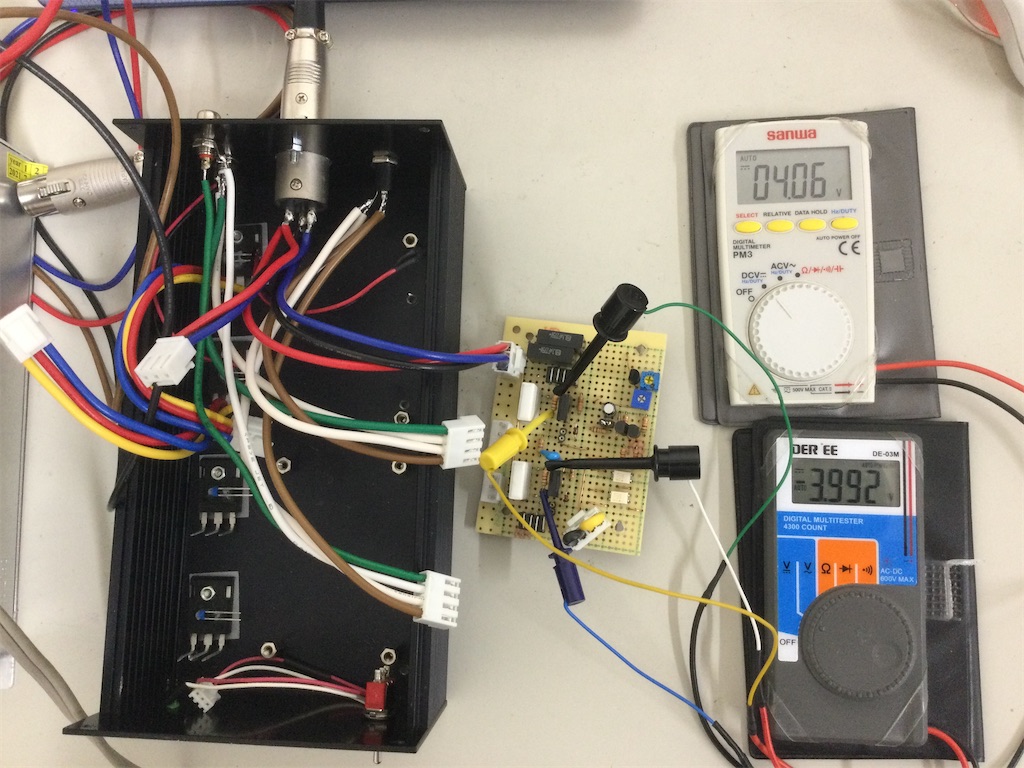

バイアス電圧の生成を見る。半固定抵抗を絞った状態で5.1kΩ負荷で4V出ている。実際は10kΩのサーミスタが並列に入るので2.4Vくらいになる。

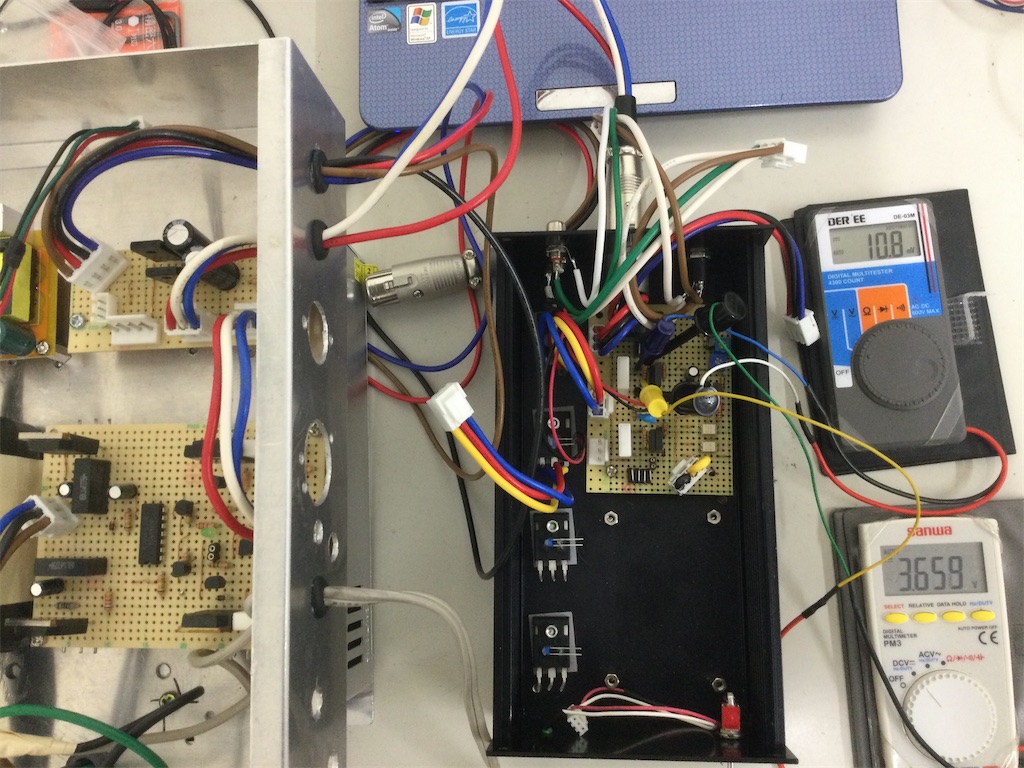

マイナス側のみの電流メカを見る。バイアス電圧を2.4Vから上げていって3.6Vにしたところ。終段の電流が50mAくらいになった。非常に良く安定している。

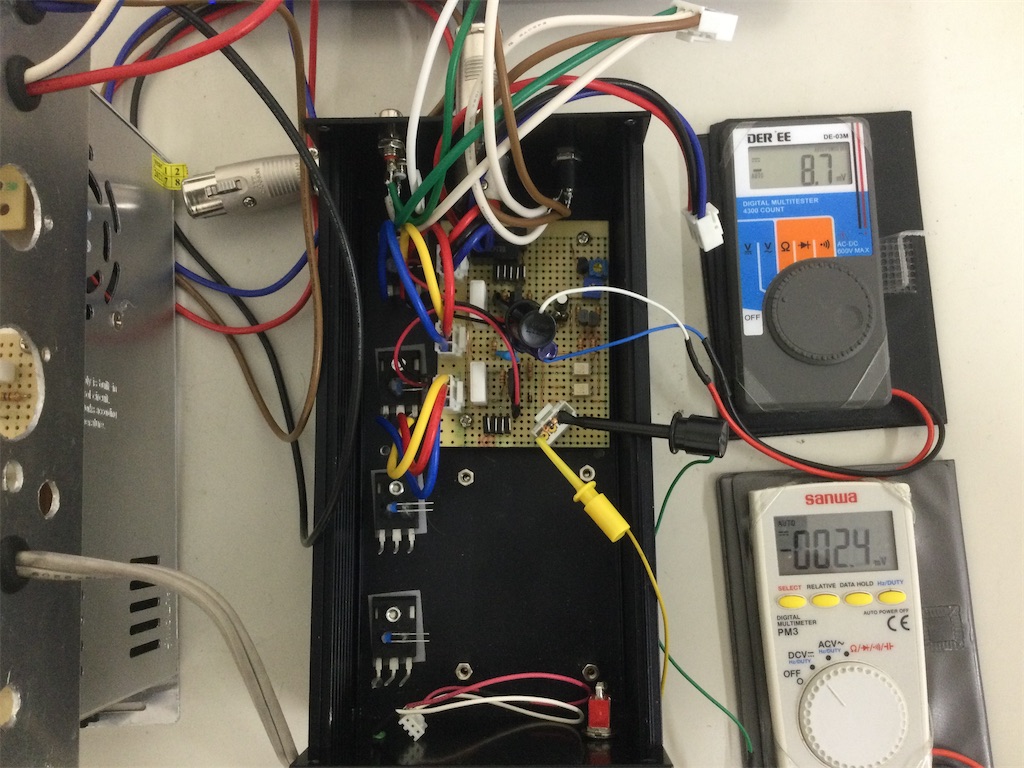

上下の終段をつないでアイドリング電流を揃える。

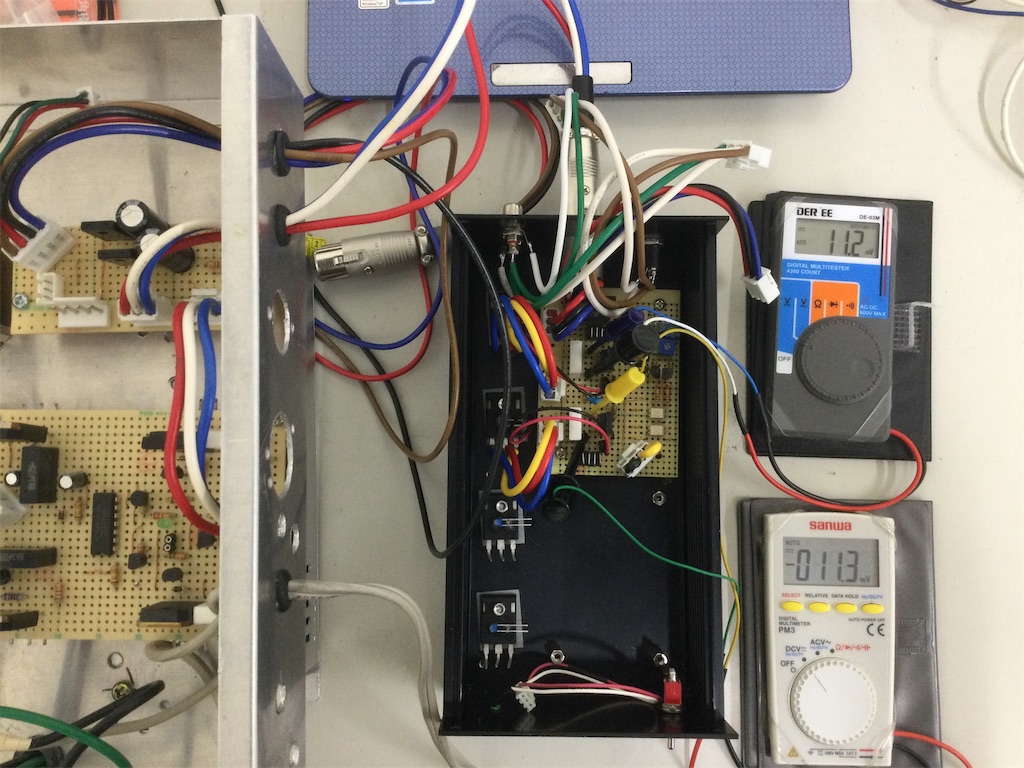

最後に出力ショートピンを32Ω抵抗に替えて、アイドリング電流、出力オフセット電圧を見る。40mAに調整。
バイアス電圧の生成を見る。半固定抵抗を絞った状態で5.1kΩ負荷で4V出ている。実際は10kΩのサーミスタが並列に入るので2.4Vくらいになる。
マイナス側のみの電流メカを見る。バイアス電圧を2.4Vから上げていって3.6Vにしたところ。終段の電流が50mAくらいになった。非常に良く安定している。
上下の終段をつないでアイドリング電流を揃える。
最後に出力ショートピンを32Ω抵抗に替えて、アイドリング電流、出力オフセット電圧を見る。40mAに調整。
