オールミニチュア管SEPP OTL ヘッドホンアンプ （6）

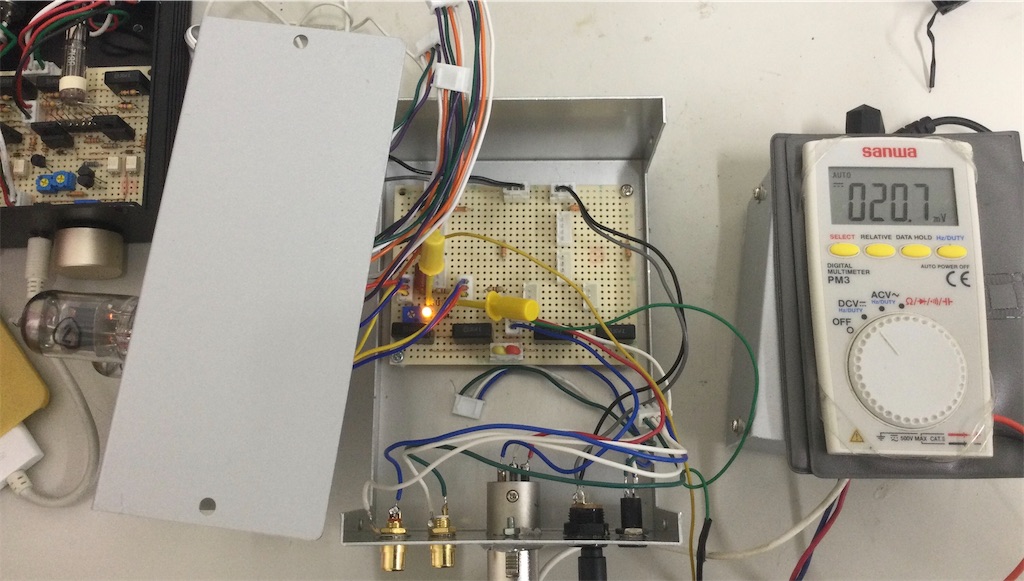

　上側の回路を組んで、VRで終段の電流を調整する。2mAに調整した。

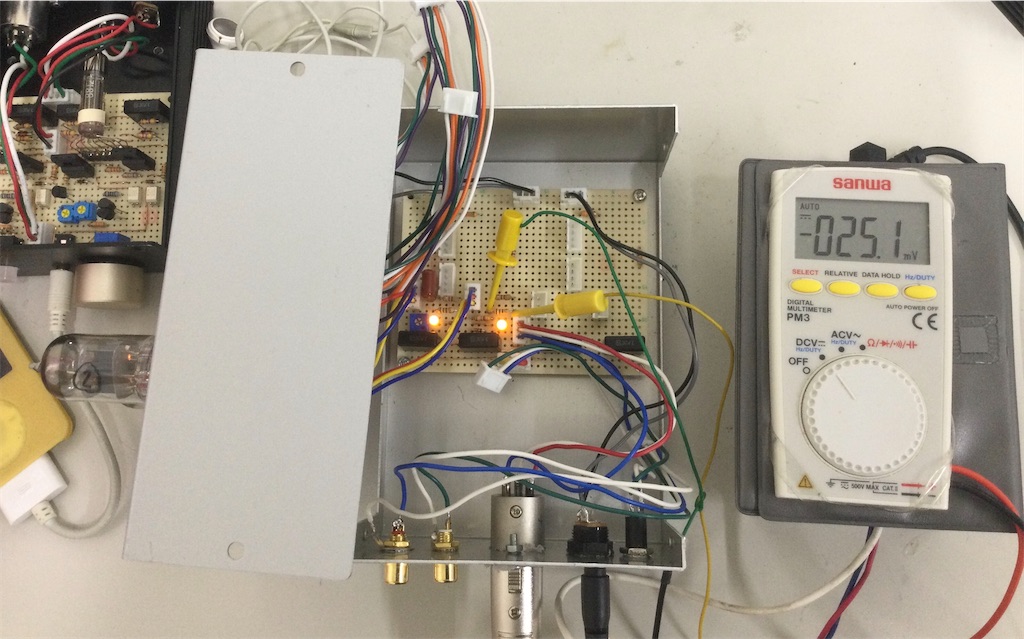

　このときのVRが5Ωだったので、下側には4.7Ωの抵抗を入れて組む。2. 5mAになった。

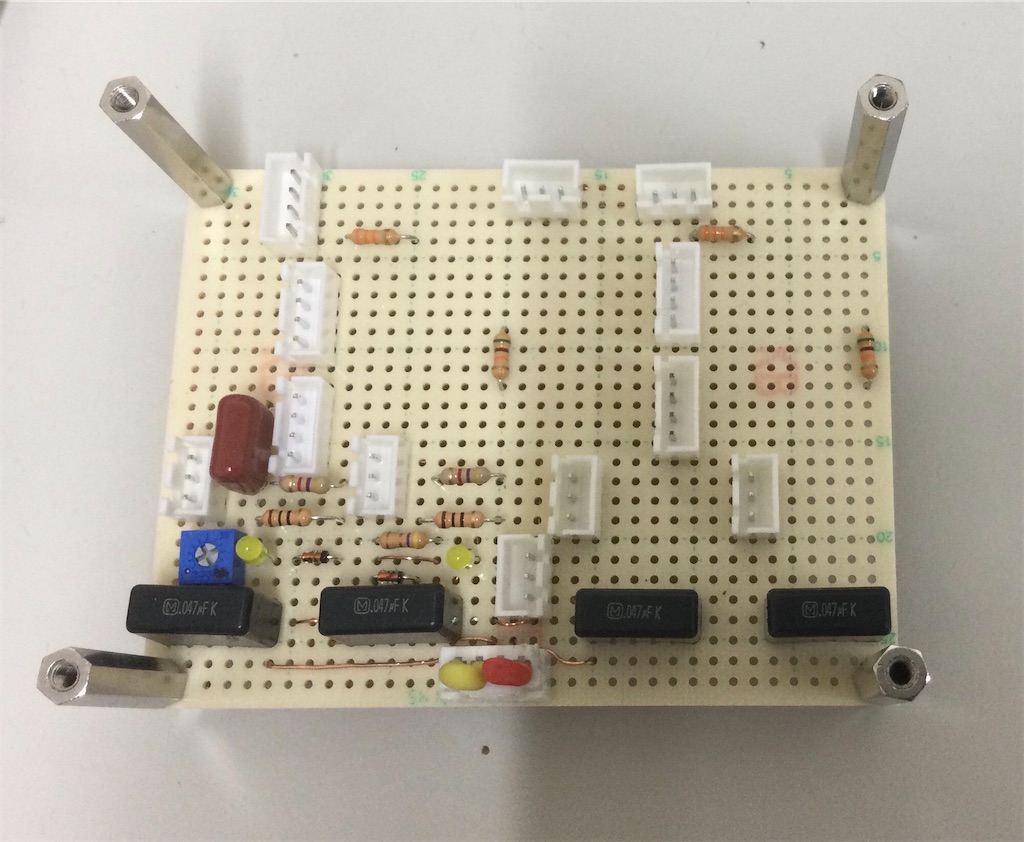

　このような部品配置になる。

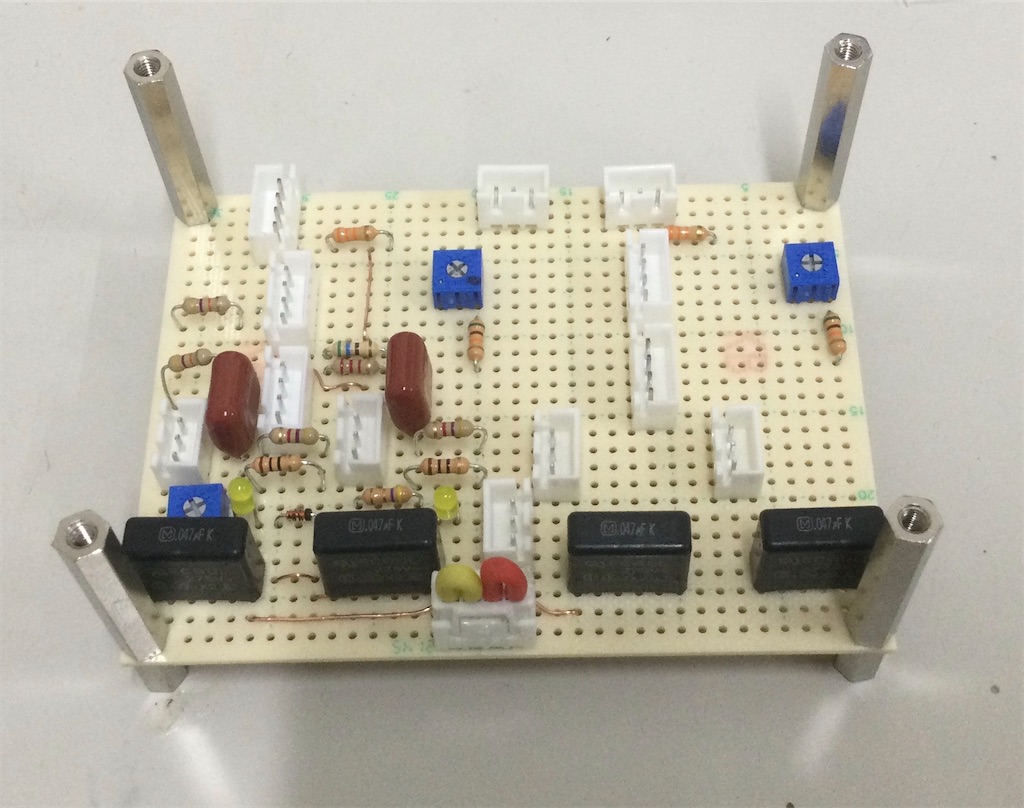

　初段の差動回路を組む。

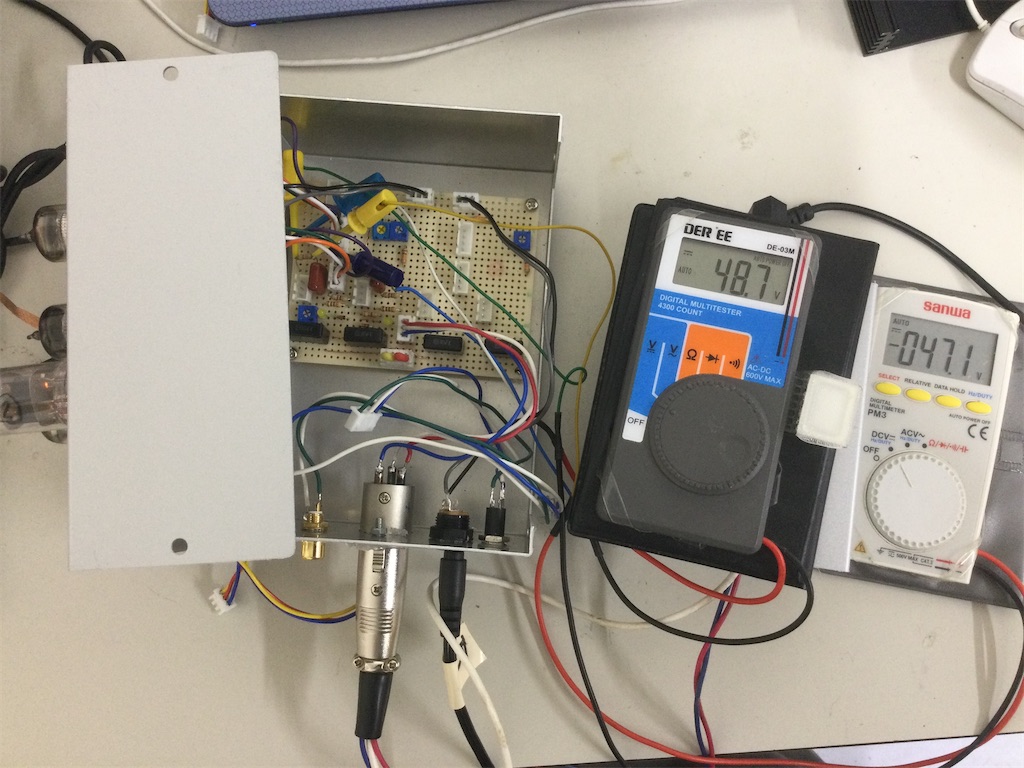

　プレート電流を調べる。ほぼ1mAに調整した。

　終段とはCを介してつながっているのでこれでアンプが完成である。

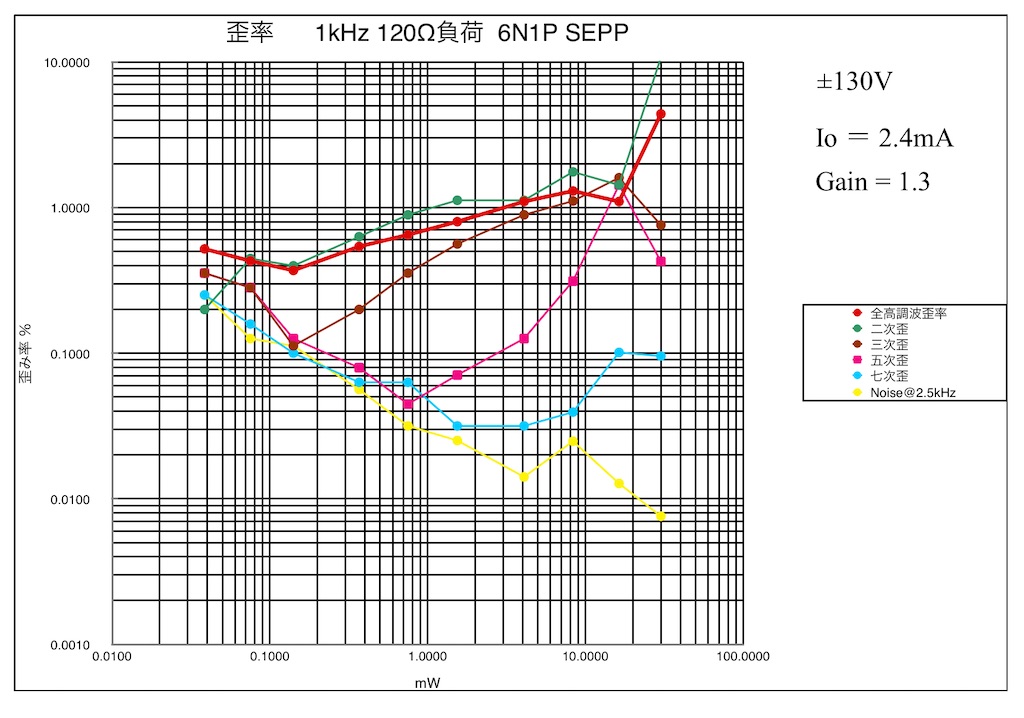

　まだ無帰還だが特性を調べておく。

　30mWの出力が得られている。

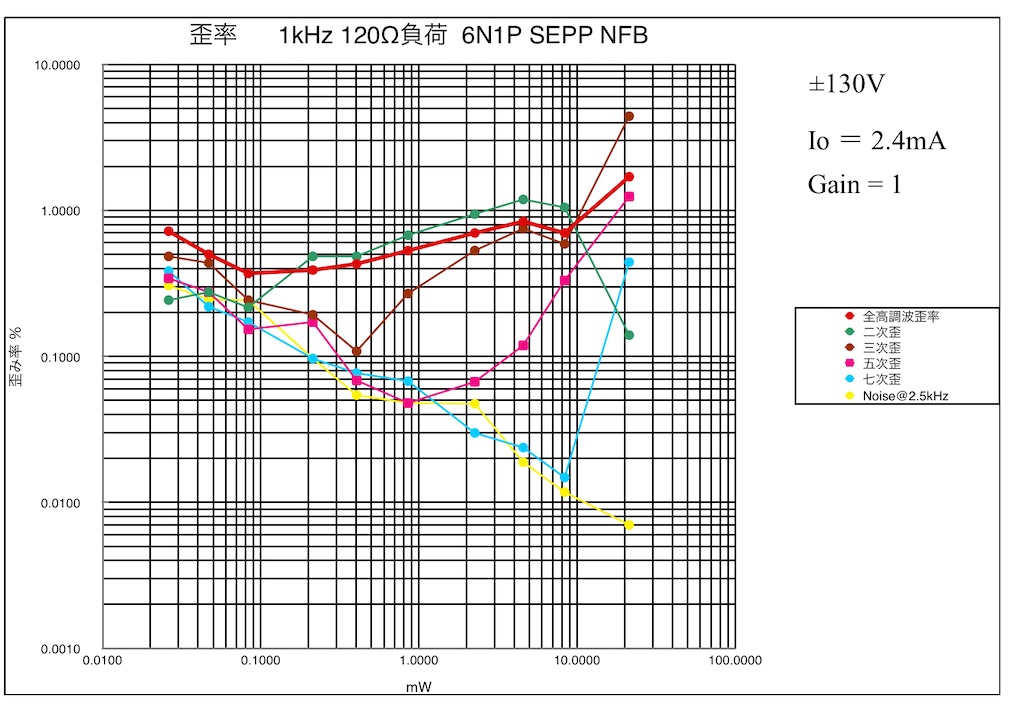

最終的にはNFBをかけることになる。

　少し改善している。
