超広帯域電圧増幅段MOS FET パワーアンプ (1)

終段ドライブ用にHEMTを採用したものを試作する。回路はこのようになる。

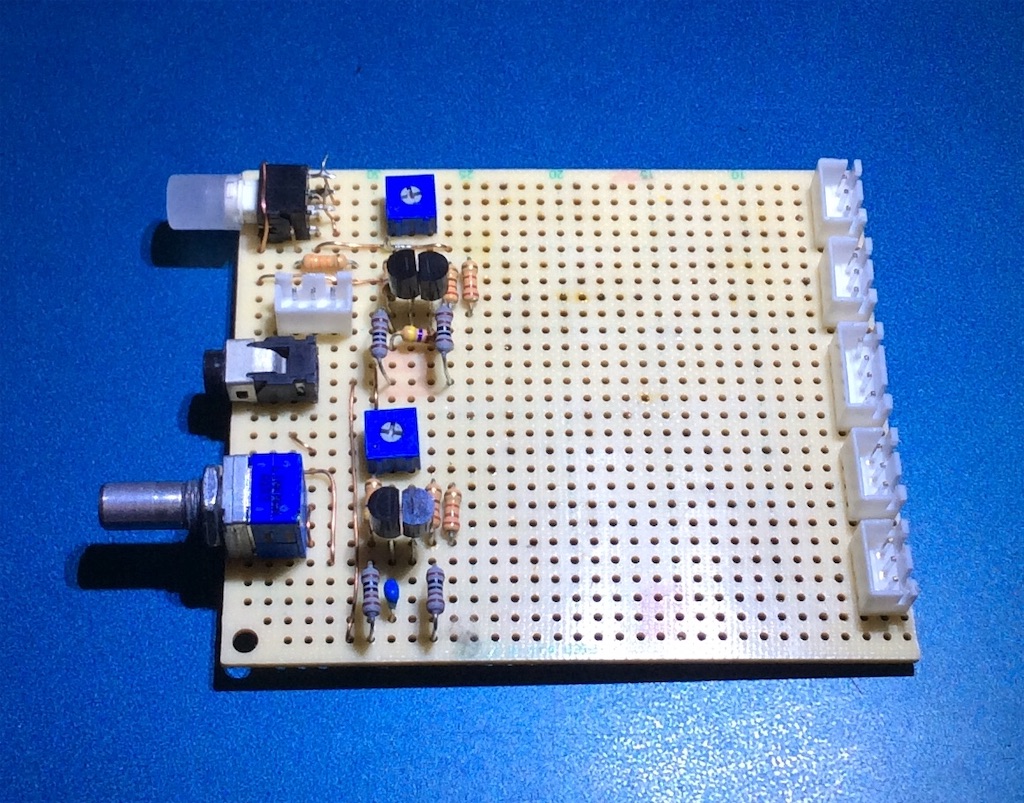

去年作って失敗したアンプの基板を流用する。

二段目以降を取り除いてリニューアルする。

直流メカの状態でプラス側のHEMTが電源投入時に壊れてしまった。ゲートとソースがショートしていた。電源のエネルギーが大きいので過渡的に耐圧オーバーするのだろう。事故が怖いので今度はft 6.5GHzのバイポーラ2SC3011で試作する。耐圧は20Vあるので十分である。

(つづく)
