引き続き実験を行う。ドライバー段にはft 6.5GHzのバイポーラトランジスタ2SC3011を試してみる。耐圧は20Vあるので安全だと思う。
回路図と基板図

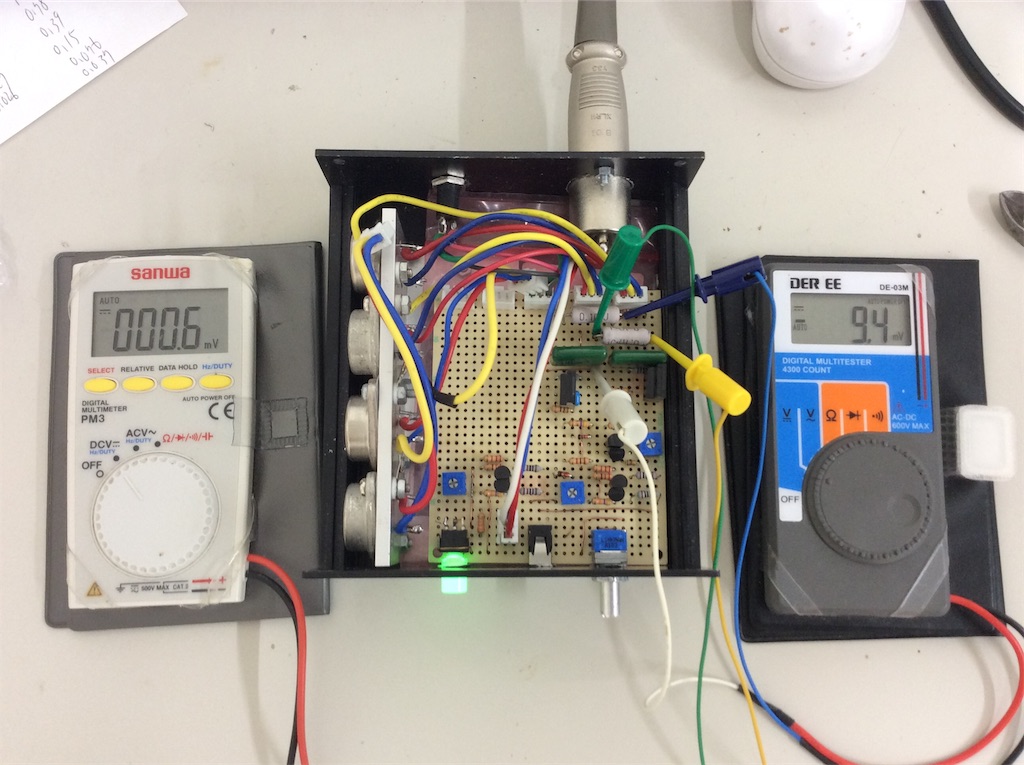

電圧増幅段の動作を確認したところ。

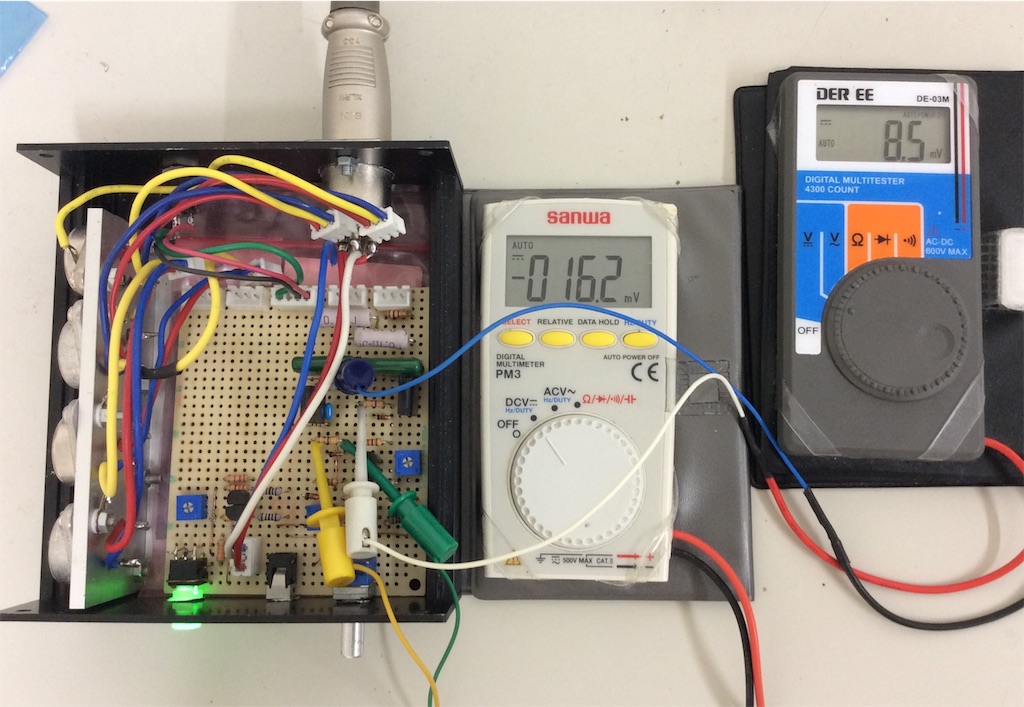

パワーアンプ の動作を確認したところ。
特性を調べてみると出力2W、各種高調波歪みが多いという結果となった。写真ではアイドリング6mAだが、35mAまで増やしても特性は改善しなかった。電圧増幅段のみを1.2kΩ負荷で調べると出力0.2Vで歪みがたくさん出る事がわかったので理由はわからないがこの電圧増幅段は使えない。
（つづく）
