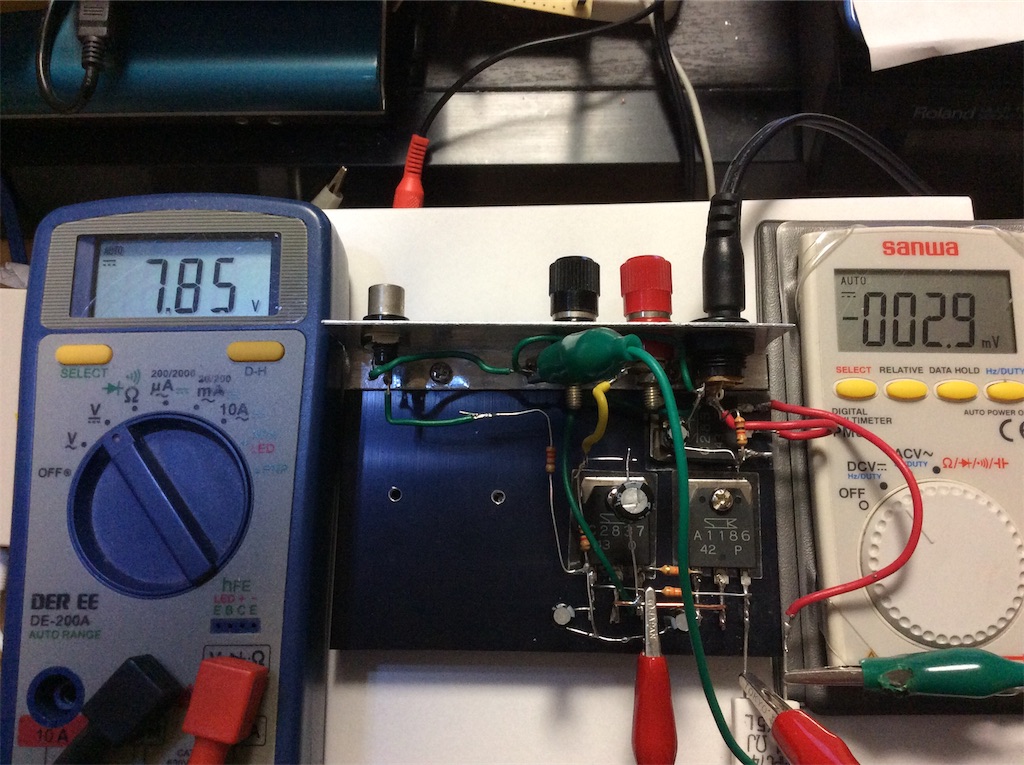

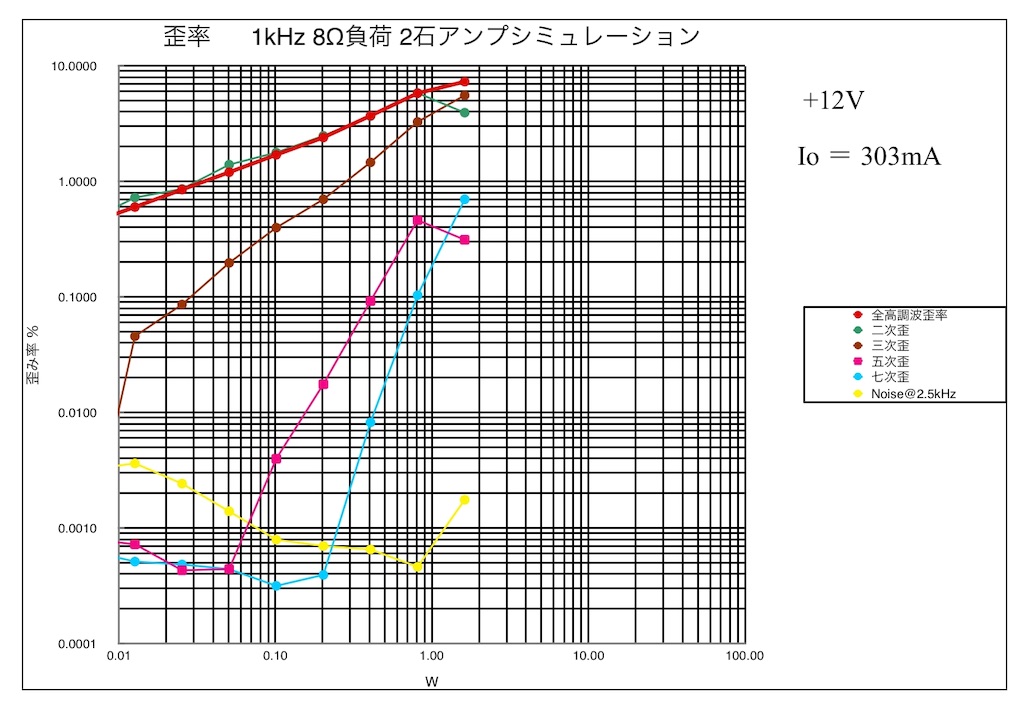

2020-12-09 エスニック風A級アンプ (3) バイポーラアンプ エスニック風アンプ パワーアンプ 前回のアンプについてシミュレーターで調べてみた。 この時の出力が0.8Wなのであながち失敗とも言えないようだ。 違う回路を試してみる。 サンケンの石を用いる。hFEが同じものを用意した。リプルフィルターも装備している。 空中配線の仕方を変えた。 アイドリングが同じになっている。 アンプができたが中点電位がだんだんずれてくる。 シミュレーターではこうなった。このアンプも1W行けば合格レベルである。 ノイズフロアは完全アンプの実機のデータを借用している。
